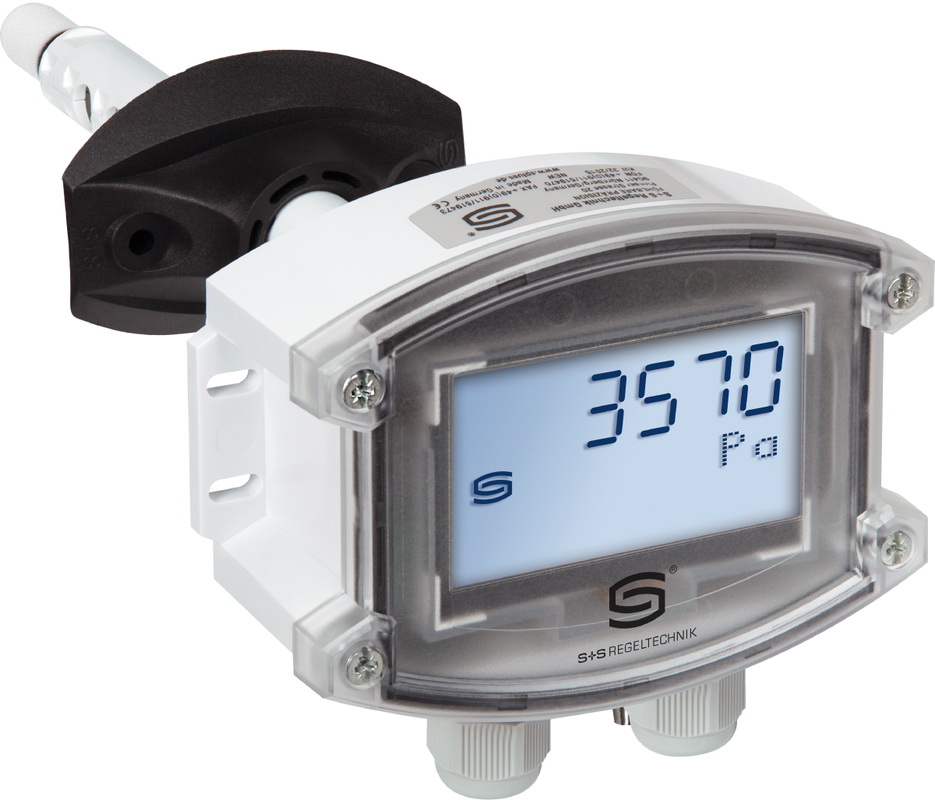

PREMASGARD 814x-Modbus - канальный датчик влажности и температуры со встроенным измерительным преобразователем давления и разности давлений
Канальный датчик влажности и температуры со встроенным измерительным преобразователем давления и измерительным преобразователем разности давлений, включая комплект соединительных деталей и присоединительный фланец, с возможностью подключения к шине Modbus
Влажность: 0...100 % r. H., температура: –35...+80°C
Выход: Modbus
Влажность: 0...100 % r. H., температура: –35...+80°C
Выход: Modbus
Описание
Не нуждающийся в техническом обслуживании, управляемый микропроцессором датчик
PREMASGARD 814x-Modbus (серия) с возможностью подключения к шине Modbus, в ударопрочном пластиковом корпусе с
быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея, со сменным пластиковым спеченным фильтром, для точного измерения
относительной влажности воздуха (от 0 до 100 %) и температуры (от −35 до +80 °C) в каналах и для измерения разности давлений
(макс. от −7000 до 7000 Па) в воздухе. Включая присоединительный фланец и комплект соединительных деталей ASD-06
(соединительный шланг длиной 2 м, два присоединительных патрубка, саморезы).
Датчик давления измеряет избыточное давление, разрежение и разность давлений в чистом воздухе и газах. Применяется в оборудовании
для особо чистых и стерильных помещений, в медицинской технике, в оборудовании для фильтрации, каналах систем вентиляции и
кондиционирования воздуха, камерах для окраски распылением, на кейтеринговых предприятиях, для контроля работы фильтров и
измерения уровня наполнения или для управления частотными преобразователями.
Влажность: 0...100 % r.H.
Температура: –35...+80°C
Выход: Modbus
| Тип | Диапазон измерения давления | Дисплей | Артикул |
|---|---|---|---|
| PREMASGARD 8148-M | –500...+500 Па | - | 1301-8144-0910-20V |
| PREMASGARD 8148-M LCD | –500...+500 Па | есть | 1301-8144-4910-20V |
| PREMASGARD 8147-M | –7000...+7000 Па | - | 1301-8144-0950-200 |
| PREMASGARD 8147-M LCD | –7000...+7000 Па | есть | 1301-8144-4950-200 |
| Напряжение питания: | 24 В перем. тока (±20 %) и 15.36 В пост. тока |
| Потребляемая мощность: | < 4,8 Вт / 24 В пост. тока обычно; < 6,8 В-А / 24 В перем. тока обычно; пиковый ток 200 мА |
| Параметры: | разность давлений [Па], температура [°C], относительная влажность [% отн. вл.], точка росы [°C], абсолютная влажность [г / м3], соотношение компонентов смеси [г / кг], энтальпия [кДж / кг], объемный поток [м3 /ч], плотность воздуха [кг /м3] |
| ВЛАЖНОСТЬ | |
|---|---|
| Чувствительные элементы: | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента: |
пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения влажности: |
0...100 % относительной влажности |
| Рабочий диапазон влажности: |
0...95 % относительной влажности (без конденсата) |
| Погрешность (влажность): | обычно ±2,0 % (20...80% отн. вл.) при +25 °C, иначе ±3,0 % |
| ТЕМПЕРАТУРА | |
| Диапазон измерения температуры: |
-35...+80 °C |
| Погрешность измерения температуры: | обычно ±0,2 K при +25 °C |
| ДАВЛЕНИЕ | |
| Тип давления: | разность давлений |
| Подвод давления: | с металлическим соединительным штуцером для напорного шланга Ø 6 мм (опционально по запросу с быстроразъемного штекерного для напорного шланга из ПВХ Ø 6 мм) |
| Диапазон измерения давления: |
-500...+500 Па или -7000...+7000 Па в зависимости от типа устройства, см. модели |
| Точность: | Тип 8148 (500 Па): обычно ± 3 Па при +25 °C Тип 8147 (7000 Па): обычно ± 35 Па при +25 °C в сравнении с калиброванным эталонным прибором |
| Избыточное давление/разрежение: | макс. ± 50 кПа |
| Смещение нуля: | ±10 % диапазона измерения |
| Среда: | чистый воздух и неагрессивные, негорючие газы |
| Детали, соприкасающиеся со средой: | Латунь, никель, дюропласт, кремний, эпоксид, ВКТ, БСС, УФ силиконовый гель |
| Температура среды: | -20...+50 °C (с температурной компенсацией 0...+50 °C) |
| Гистерезиса: | 0,3 % верхнего предельного значения |
| Линейности: | < ±1 % верхнего предельного значения |
| Температурный дрейф: | ±0,1 % / °C |
| Долговременная стабильность: | ±1 % в год |
| Протокол шины: | Modbus (RTU), диапазон адресов 0...247 с возможностью настройки |
| Фильтрация сигналов: | 4 c / 32 c при температура / влажность 0 c / 1c / 10 c при давление |
| Температура окружающей среды: | -30...+70 °C |
| Эл. подключение: | 0,2-1,5 мм2, при помощи вставной клеммы |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Защитная трубка: | PLEUROFORM™, полиамид (PA6), с защитой от проворачивания, Vmax = 30 м/с (воздух), Ø 20 мм, (опционально по запросу из высококач. стали V2A (1.4301), Ø 16 мм) c пластиковым спеченным фильтром: НД = 235 мм (опционально с металлокерамическим фильтром: НД = 227 мм) |
| Монтаж / подключение: | при помощи присоединительный фланец из пластика (содержится в комплекте поставки) |
| Класс защиты: | III |
| Степень защиты: | IP65, только корпус! (PLEUROFORM IP 30) |
| Опционально: | дисплей с подсветкой, трехстрочный, программируемый, вырез ок. 70 x 40 мм (Ш X В), для индикации измеренной влажности, измеренной температуры и измеренного давления (циклично) или выбираемого параметра (статично) или индивидуально программируемого значения (Через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в 7-сегментном поле, так и в поле с точечной матрицей.) |
| Тип | Диапазон измерения давления | Артикул |
|---|---|---|
| KA2-Modbus | Коммуникационный адаптер (USB/RS485) для подключения к системе | 1906-1200-0000-100 |
| LA-Modbus | Оконечное устройство (с согласующим резистором) как активная оконечная нагрузка шины | 1906-1300-0000-100 |
| ASD-06 | Комплект соединительных деталей (содержится в комплекте поставки), состоит из 2 соединительных ниппелей (прямых) из акрилонитрил-бутадиенстирола (ABS), двухметрового шланга из мягкого ПВХ и 4 самореза для листового металла | 7100-0060-3000-000 |
| ASD-07 | 2 соединительных ниппеля (угловых, 90°) из пластика ABS | 7100-0060-7000-000 |
| DAL-01 | Клапан выпуска давления для потолочного или настенного монтажа (например, в чистых помещениях) | 7300-0060-3000-001 |
| SF-M | Металлокерамический фильтр, Ø 16 мм, L = 32 мм, сменный, из высококачественной стали V4A (1.4404) |
7000-0050-2200-100 |
| MFT-20-K | Присоединительный фланец из пластика (содержится в комплекте поставки) | 7000-0031-0000-000 |
| Технические данные: | PREMASGARD-814x-Modbus-datasheet.pdf |
| Руководство по эксплуатации: | PREMASGARD-814x-Modbus-manual.pdf |
