SW - реле контроля потока жидкости

SW - реле контроля потока, механическое, с заслонкой, с релейным выходом для контроля потока жидких и газообразных, неагрессивных сред
Реле контроля потока, механическое, с заслонкой, с релейным выходом
Preloader

Описание

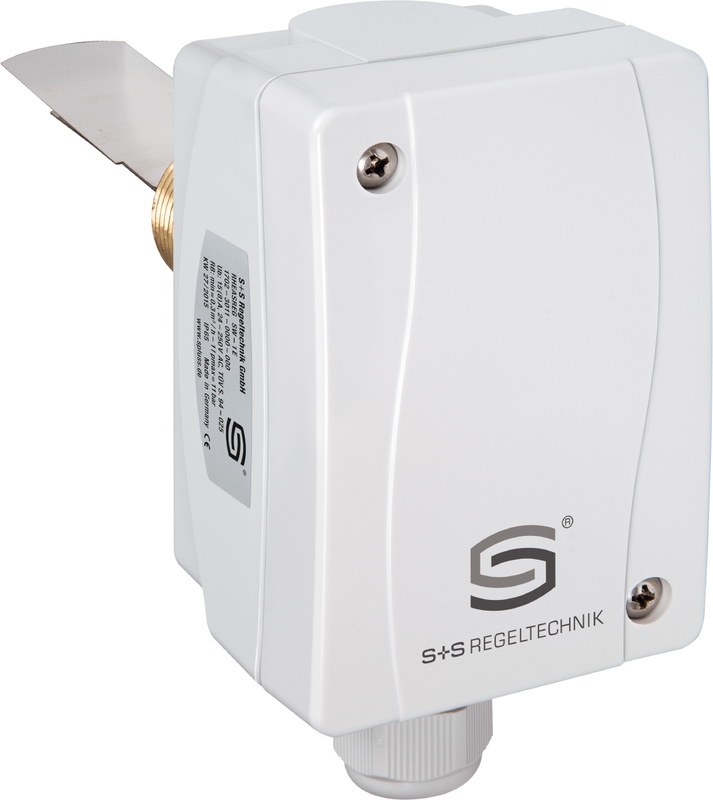

Механическое реле контроля потока RHEASREG® SW. Пригодно для контроля потока жидких и газообразных, неагрессивных сред в трубопроводах и элементах гидравлических систем диаметром от ¾ дюйма, ½ дюйма и до 8 дюймов, в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках, с деталями из латуни или высококачественной стали.

Тип Макс. давление Среда Труба Артикул
SW-1E 11 bar нормальная 1"...8" 1702-3011-0000-000
SW-2E 30 bar агрессивная 1"...8" 1702-3012-0101-000
SW-3E 11 bar нормальная ½" 1702-3013-0031-000
SW-4E 11 bar нормальная ¾" 1702-3014-0041-000
Коммутационная способность 15 (8) A; 24…250 B переменного тока
для 24 В перем. тока мин. 150 мА
Контакт защищенный от пыли микропереключатель в качестве
однополюсного, беспотенциального переключателя
(переключающий)
Среда нормальная
Диаметр трубы DN 1'' - 8 ''
Макс. рабочее давление PN макс. 11 бар
Эл. подключение 0,14–1,5 мм², по винтовым зажимам
Присоединение кабеля резьбовой кабельный ввод из пластика (M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 8-13 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу)
Корпус пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками,
цвет — транспортный белый (аналогичен RAL 9016)
Основная часть оцинкованная сталь
Ввинчиваемая часть латунь
Размеры корпуса 108 x 70 x 73,5 мм (Thor 2)
Температура корпуса –40...+85 °C
Размеры 108 x 70 x 73,5 мм (Thor 2)
Класс защиты I (согласно EN 60 730)
Степень защиты IP65 (согласно EN 60 529)
ПРИНЦИП РАБОТЫ Реле контроля расхода: контакты COM-NO (красный–желтый) размыкаются при уменьшении потока до заданного значения. Одновременно замыкаются контакты COM-NC (красный–синий), они могут быть использованы как сигнальный контакт.
Прибор настроен на заводе на минимальный порог отключения. Путем вращения винта настройки диапазона вправо пороговое значение может быть увеличено.
Монтаж: вертикальная установка на горизонтальном трубопроводе, T-тройник Rx'' соотв. DIN 2950. Перед и за заслонкой необходимы участки трубы для «успокоения» течения длиной каждый не менее пяти диаметров трубопровода.
Тип Описание Артикул
PSW-09 Заслонка из высококачественной стали для реле контроля потока 7700-0010-1000-000

Технические данные: SW-datasheet.pdf
Руководство по эксплуатации: SW-manual.pdf
