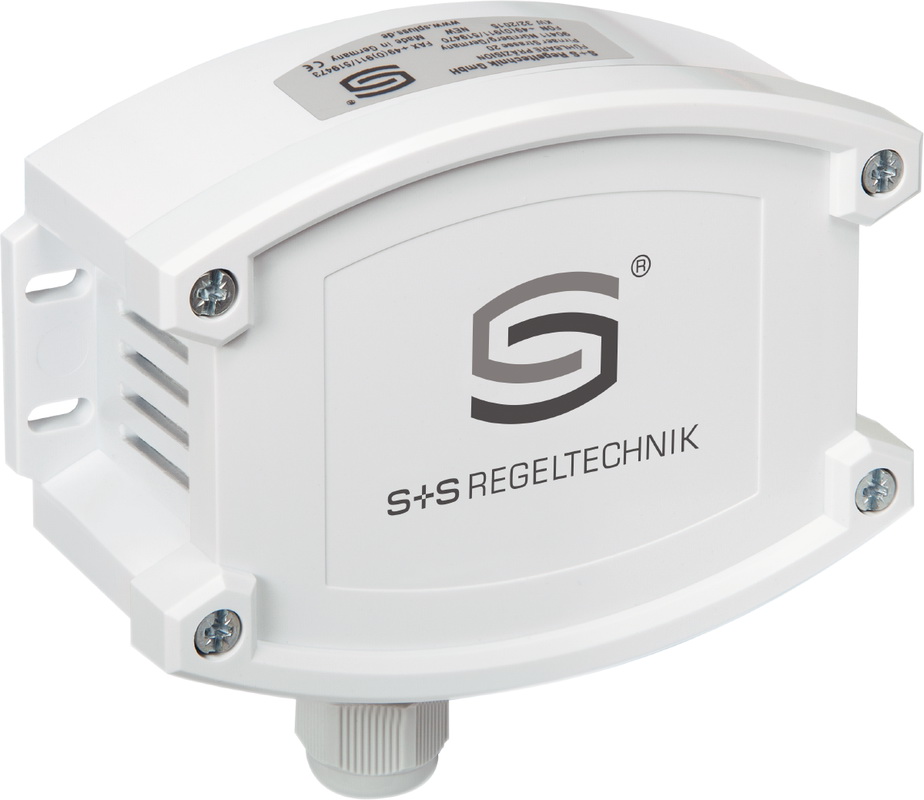

ALQ-CO2-W - мультифункциональный датчик для открытой установки / измерительный преобразователь, для измерения влажности, температуры, содержания CO2 и качества воздуха

Мультифункциональный датчик для открытой установки / измерительный преобразователь, для измерения влажности, температуры, содержания CO2 и качества воздуха (VOC), калибруемый, с активным / релейным выходом.

CO2 переключаемые: 0...2000 / 5000 ppm

VOC: 0...100 %
Описание

Не нуждающийся в техническом обслуживании датчик для открытой установки AERASGARD® ALQ-CO2-W с активным / релейным выходом, автоматической калибровкой (можно отключить), в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея. Служит для измерения содержания углекислого газа в воздухе (0...2000 млн-1 / 0...5000 млн-1), качества и чистоты воздуха с тремя уровнями чувствительности VOC (low/medium/high), температуры (−35...+80 °C) и относительной влажности воздуха (0…100 %). Измерительный преобразователь преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА (можно переключить).

Датчик используется в офисах, отелях, конференц-залах, жилых и торговых помещениях и т.д., служит для оценки параметров микроклимата и позволяет снизить эксплуатационные расходы и улучшить самочувствие благодаря энергосберегающей, управляемой вентиляции.

Цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения влажности и температуры.

Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Диапазон чувствительности откалиброван в расчете на стандартный случай применения — для жилых помещений, конференц-залов и т.д.

Чистота воздуха измеряется с помощью анализатора качества воздуха (анализатор для летучих органических веществ). Он определяет степень насыщенности воздуха в помещении загрязненными газами, такими как сигаретный дым, выделения человеческого организма, выдыхаемый воздух, пары растворителей, эмиссия частей зданий и т. д. Для измерения степени загрязненности воздуха можно настроить низкую, среднюю или высокую чувствительность VOC.

Диапазон измерения VOC: 0...100%
Диапазон измерения CO2: 0...2000 / 5000 ppm

Тип Дисплей Артикул
ALQ-CO2-W нет 1501-7111-7301-200
ALQ-CO2-W LCD есть 1501-7111-7371-200
Напряжение питания 24 В перем./ пост. тока (±10 %)
Потребляемая мощность < 4,8 Вт/ 24 В пост. тока обычно; < 6,8 В·А/ 24 В перем. тока обычно;
пиковый ток 200 мA
Анализатор VOC чувствительный элемент VOC (металлооксидный) (volatile organic compounds = летучие органические вещества), с ручной калибровкой (с помощью кнопки «zero»),
с автоматической калибровкой (отключаемая с помощью DIP-переключателя)
Диапазон измерения VOC 0...100 % чистоты воздуха; относительно калибровочного
газа; переключение диапазонов измерения (при помощи
DIP-переключателя) – VOC: low, medium, high
Выход VOC 0 - 10 В (0 В = чистый воздух, 10 В = загрязненный воздух) или 4...20 мA (выбирается при помощи
DIP-переключателя
; порог срабатывания, настраиваемый в пределах от 0 до 100 % от выходного сигнала)
Погрешность измерения VOC ±20 % верхнего предельного значения
(относительно калибровочного газа)
Долговечность > 60 месяцев (при нормальной нагрузке),
зависит от характера нагрузки и концентрации газа
Диапазон измерения CO2 переключение диапазонов измерения (при помощи DIP-переключателя) – 0...2000 млн-1; 0...5000 млн-1
Анализатор CO2 оптический недисперсионный инфракрасный анализатор (NDIR), с ручной калибровкой (с помощью кнопки «zero»), с автоматической калибровкой (отключаемая с помощью DIP-переключателя)
Выход CO2 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя)
Погрешность измерения CO2 обычно ±30 млн-1 и ±3 % измеренного значения
Температурная зависимость CO2 ±5 млн-1/ °C или ±0,5 % измеренного значения/ °C
(зависит от того, что больше)
Зависимость от давления ±0,13 %/ мм рт. ст.
Газообмен диффузия
Релейный выход с беспотенциальным переключающим контактом (24 В / 1 A), (присваивается с помощью DIP-переключателя, настраиваемый порог срабатывания)
Время срабатывания < 2 минут
Выходы 0–10 В или 4...20 мА, нагрузка < 800 Ом (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), с потенциометром смещения (± 10 % от диапазона измерения)
Температура окружающей среды –10...+60 °C
Монтаж / подключение при помощи винтов
Защитная трубка высококачественная сталь V2A (1.4301), Ø 16 мм, NL = 55 мм
Эл. подключение 0,14–1,5 мм², по винтовым зажимам
Корпус пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016)
Размеры корпуса 126 x 90 x 50 мм (Tyr 2)
Присоединение кабеля M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение
Долговременная < 2 % за 15 лет
Класс защиты III (согласно EN 60 730)
Степень защиты IP 65 (согласно EN 60 529)

Технические данные: RTM-RCO2-RLQ-RFTM-datasheet.pdf
Руководство по эксплуатации: RTM-RCO2-RLQ-RFTM-manual.pdf
