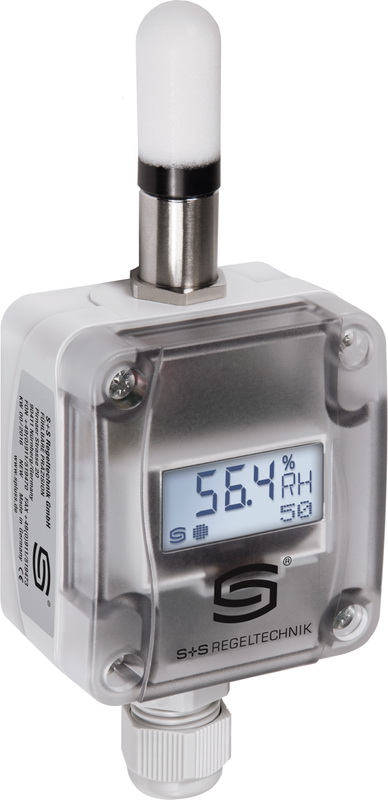

AH-40 - гигростат и датчик влажности для наружной установки
Влажность: 5...95% r.H.
Выход: 1x переключатель
Описание
Электронный гигростат и датчик влажности HYGRASREG AH-40 с релейным выходом, настраиваемым порогом переключения и дисплеем для отображения фактической влажности (класс точности ± 2,0 % отн. влажн.) и настройки заданных значений.
Он пригоден для регулирования и контроля относительной влажности воздуха в каналах систем вентиляции и кондиционирования воздуха, лабораториях, производственных помещениях, кондиционерах шкафного типа, плавательных бассейнах, теплицах и т.д., для управления установками осушения и увлажнения. Измерительные преобразователи предназначены для точного измерения влажности. В исполнении AH-40 для измерения влажности используется цифровой чувствительный элемент с высокой долговременной стабильностью. Он предназначен для использования в воздухе без агрессивных газов, вредных веществ и пыли.
Влажность: 5...95% r.H.
Выход: 1x переключатель
| Тип | Артикул |
|---|---|
| AH-40W TYR-1 LCD | 1202-1065-0221-000 |
| Напряжение питания |
24 В перем. тока (± 20 %) и 15...36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,1 В·А/ 24 В пост. тока; < 2,2 В·А/ 24 В перем. тока |
| Чувствительные элементы |
цифровой датчик влажности, с малым гистерезисом, высокой долговременной стабильностью |
| Погрешность измерения влажности | тип. ±2 % относительной влажности (20 ... 80 % относительной влажности); при +25 °C, иначе ±3 % |
| Выход | беспотенциальный переключающий (24 В), 1 А омическая нагрузка |
| Защита чувствительного элемента |
сменный пластиковый спеченный фильтр, Ø16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø16 мм, L = 32 мм) |
| Диапазон настройки | 5...95 % отн. влажн. |
| Температура окружающей среды |
при хранении: −35...+85 °C, при эксплуатации: −30...+75 °C, без конденсата |
| Монтаж ⁄подключение | при помощи винтов |
| Защитная трубка | высококачественная сталь V2A (1.4301), Ø 16 мм, NL = 55 мм |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Корпус |
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | M16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Долговременная | ±1 % в год |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529), только корпус! |
| Дисплей | дисплей с подсветкой, двухстрочный, вырез ок. 36 x15 мм (ширина x высота), для индикации измеренной влажности и настройки заданных значений |
| Индикация |
В первой строке дисплея отображается относительная влажность.
Во второй строке слева отображается информация о состоянии переключения реле (в виде круга), справа — соответствующее значение срабатывания в % отн. влажности (настраиваемое с помощью соответствующего потенциометра). ○ Круг, пустой = реле в состоянии покоя ● Круг, заполненный = реле с притянутым якорем |
| ПРИНЦИП РАБОТЫ |
Релейный выход срабатывает (контакт 13–11 замкнут), если Короткие импульсы светодиода = Длинные импульсы светодиода = |
| Технические данные: | AH-40-datasheet.pdf |
| Руководство по эксплуатации: | AH-40-KH-40-manual.pdf |
