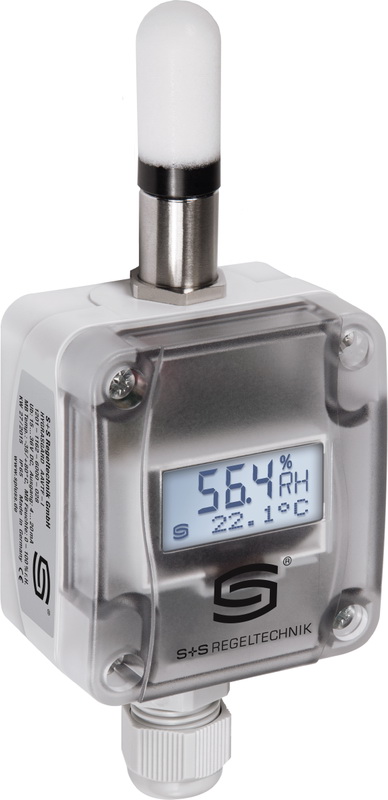

AAVTF - датчик влажности для открытой установки / наружный датчик влажности для измерения соотношения компонентов смеси
Влажность: 0...100% r.H. (default)
Температура: 0...+50°C (default)
Универсальные датчики влажности HYGRASGARD AAVTF с 6 выходными величинами служат для определения различных величин, связанных с влажностью. Измеряются относительная влажность и температура окружающего воздуха. На основе измеренных значений далее вычисляются различные параметры.
Приборы серии U оснащаются двумя выходами 0–10V, приборы серии I оснащаются двумя выходами 4...20 мА. Выбор величин, подаваемых на выход, производится с помощью DIP-переключателей. Для выхода 1 можно выбрать относительную влажность (%), абсолютную влажность (г/м³), соотношение компонентов смеси (г/кг), точку росы (°C) или энтальпию (кДж/кг) (без учета атм. давления воздуха). На выход 2 подается температура окружающего воздуха (°C), причем можно выбрать один из четырех диапазонов измерения. В состоянии поставки на выход 1 подается относительная влажность (0...100%), диапазон измерения температуры на выходе 2 — 0...+50°C. Разнообразие вариантов конфигурации позволяет решать различные задачи измерения и регулирования. Приборы следует использовать в воздухе, не содержащем вредных веществ и конденсата, без разрежения или избыточного давления вблизи чувствительного элемента. К областям их применения относятся медицинская техника, холодильная техника, системы кондиционирования, оборудование для особо чистых и стерильных помещений. Датчики пригодны для настенного монтажа.
Влажность: 0...100% r.H. (default), MV: 0...80 g/kg, a.F: 0...80 g/m3, TP: -20...+80°C, ENT.: 0...85 kJ/kg
Температура: 0...+50°C (default); −20...+80°C; −35...+75°C; −35...+35°C
Выход: 0-10V или 4...20mA
| Тип | Выход | Артикул |
|---|---|---|
| AAVTF-U | U — напряжение | 1201-1161-6000-028 |
| AAVTF-U LCD | U — напряжение | 1201-1161-6200-028 |
| AAVTF-I | I — ток | 1201-1162-6000-028 |
| AAVTF-I LCD | I — ток | 1201-1162-6200-028 |
| Напряжение питания | 24 В перем. тока (±20 %); 15...36 В пост. тока для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
| Потребляемая мощность | < 1 Вт при 24 В пост. тока; < 2 В·А при 24 В перем. тока |
| Сопротивление нагрузки | RL > 5 кОм |
| Чувствительные элементы | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| ВЛАЖНОСТЬ | |
|---|---|
| Диапазон измерения влажности | переключение между 8 измерительными диапазонами 0...100 % относительной влажности (default) |
| Рабочий диапазон влажности | 10...95 % относительной влажности, без конденсата |
| Погрешность измерения влажности | тип. ±2 % относительной влажности (20 ... 80 % относительной влажности); при +25 °C, иначе ±3 % относительной влажности погрешности измерения прочих величин вычисляются из погрешностей измерения температуры и влажности |
| Выход 1, влажность | 0–10 B (см. "модели") для варианта U, 4..20мA (см. "модели") для варианта I |
| ТЕМПЕРАТУРА | |
| Диапазон измерения температуры | переключение между 4 измерительными диапазонами 0...+50°C (default); −20...+80°C; −35...+75°C; −35...+35°C |
| Рабочий диапазон температур | −35...+80°C для сенсорики |
| Погрешность измерения температуры | обычно ± 0,6 K при +25 °C |
| Выход 2, температура | 0–10 B (см. "модели") для варианта U, 4..20мA (см. "модели") для варианта I |
| Температура окружающей среды | при хранении: −35 …+85 °C, при эксплуатации: −30...+70 °C, без конденсата |
| Монтаж / подключение | при помощи винтов |
| Защитная трубка | высококачественная сталь V2A (1.4301), Ø 16 мм, NL = 55 мм |
| Эл. подключение | 4-проводное при варианте U, 3-проводное при варианте I (трансмиттер) 0,14–1,5 мм², по винтовым зажимам на плате |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 с дисплеем) |
| Присоединение кабеля | M16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529), только корпус! |
| Опционально | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (ширина x высота), для индикации измеренных температуры и влажности, а также выбираемых величин |
| Технические данные: | AAVTF-datasheet.pdf |
| Руководство по эксплуатации: | AAVTF-KAVTF-manual.pdf |
