AFF - датчик влажности для наружной установки
Влажность: 0...100% r.H.
Выход: 0-10V или 4...20mA

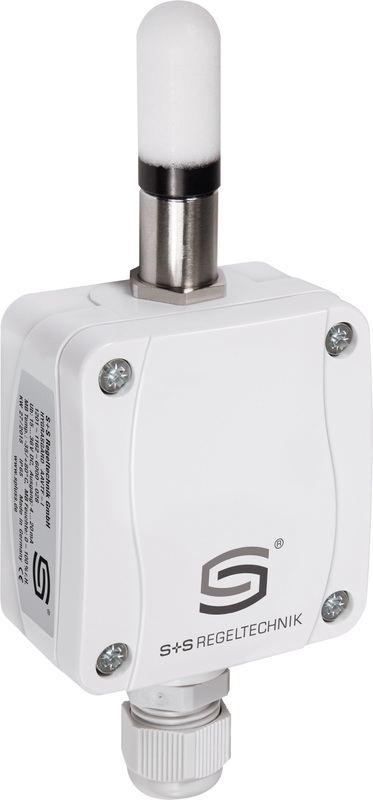

Калибруемый наружный датчик влажности и температуры HYGRASGARD AFF / AFTF (±3 %) и AFF-20 / AFTF-20 (±2 %) с пластиковым спеченным фильтром (опционально — с металлокерамическим фильтром) или AFF-25 / AFTF-25 (±2 %) со вставным металлокерамическим фильтром; клеммным коробчатым корпусом из пластика с высокой ударной вязкостью, на выбор с дисплеем или без дисплея.
Он измеряет относительную влажность и / или температуру воздуха и преобразует измеряемые величины в нормированный сигнал 0–10V или 4...20 мА. Датчик позволяет переключаться между четырьмя диапазонами измерения температуры и находит применение в неагрессивной среде без содержания пыли, в холодильной технике, системах вентиляции и кондиционирования, оборудовании для особо чистых и стерильных помещений. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Измерительные преобразователи предназначены для точного измерения влажности. В них используется цифровой чувствительный элемент с высокой долговременной стабильностью. Обслуживающий персонал может выполнить точную настройку.
Диапазон измерения влажности: 0...100% r.H.
Выход: 0-10V или 4...20mA
| Тип | Комплектация | Точность | Корпус | Артикул |
|---|---|---|---|---|
| AFF-SD-U | Спеченный фильтр | 2 % | Tyr 1 | 1201-1121-0000-100 |
| AFF-SD-U LCD | Спеченный фильтр | 2 % | Tyr 1 | 1201-1121-0200-000 |
| AFF-SD-I | Спеченный фильтр | 2 % | Tyr 1 | 1201-1122-0000-100 |
| AFF-SD-I LCD | Спеченный фильтр | 2 % | Tyr 1 | 1201-1122-0200-000 |
| AFF-U TYR-2 | Спеченный фильтр | 2 % | Tyr 2 | 1201-7111-0000-000 |
| AFF-20-U TYR-2 | Спеченный фильтр | 1,8 % | Tyr 2 | 1201-7111-0000-001 |
| AFF-U TYR-2 LCD | Спеченный фильтр | 2 % | Tyr 2 | 1201-7111-0400-000 |
| AFF-20-U TYR-2 LCD | Спеченный фильтр | 1,8 % | Tyr 2 | 1201-7111-0400-001 |
| AFF-I TYR-2 | Спеченный фильтр | 2 % | Tyr 2 | 1201-7112-0000-000 |
| AFF-20-I TYR-2 | Спеченный фильтр | 1,8 % | Tyr 2 | 1201-7112-0000-001 |
| AFF-I TYR-2 LCD | Спеченный фильтр | 2 % | Tyr 2 | 1201-7112-0400-000 |
| AFF-20-I TYR-2 LCD | Спеченный фильтр | 1,8 % | Tyr 2 | 1201-7112-0400-001 |
| AFF-25-U TYR-2 | Вставной металлокерамический фильтр | 1,8 % | Tyr 2 | 1201-7131-0000-101 |
| AFF-25-U TYR-2 LCD | Вставной металлокерамический фильтр | 1,8 % | Tyr 2 | 1201-7131-0400-101 |
| AFF-25-I TYR-2 | Вставной металлокерамический фильтр | 1,8 % | Tyr 2 | 1201-7132-0000-101 |
| AFF-25-I TYR-2 LCD | Вставной металлокерамический фильтр | 1,8 % | Tyr 2 | 1201-7132-0400-101 |
| Напряжение питания: | 24 В перем. тока (±20 %); 15...36 В пост. тока для варианта Ш 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
|---|---|
| Нагрузка: | Ra (Ом) = (Ub - 14 В) / 0,02 А для варианта I |
| Сопротивление нагрузки: | РL > 5 кОм для варианта U |
| Потребляемая мощность: | < 1,1 В-А / 24 В пост. тока; < 2,2 В-А / 24 В перем. тока |
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью |
| Защита чувствительного элемента |
AFF / AFTF, AFF-20 / AFTF-20, AFF-SD / AFTF-SD: элемента: сменный пластиковый спеченный фильтр, Ø16 мм, L = 35 мм, (опционально – металлокерамический фильтр, Ø16 мм, L = 32 мм AFF-25 / AFTF-25: вставная измерительная головка (чувствительный элемент) из высококач. стали V2A (1.4301) со сменным металлокерамическим фильтром, Ø 16 мм, L = 88,5 мм |
| ВЛАЖНОСТЬ | |
| Диапазон измерения влажности: | 0...100 % относительной влажности (на выходе соответствует 0–10 B или 4...20 мА) |
| Рабочий диапазон влажности: | 0 ... 95 % отн. вл. (без конденсата) |
| Относительная влажность воздуха: | < 95 % без конденсации |
| Погрешность измерения влажности: | AFF / AFTF, AFF-SD / AFTF-SD: обычно ± 2,0 % (20...80 % отн. влажн.) при +25 °C, иначе ± 3,0 % AFF-20 / AFTF-20, AFF-25 / AFTF-25: обычно ± 1,8 % (10...90 % отн. влажн.) при +25 °C, иначе ± 2,0 % |
| Выходной сигнал влажности: | 0–10 B для варианта U, 4...20 мА для варианта I |
| ТЕМПЕРАТУРА | |
| Диапазон измерения температуры: |
переключение между несколькими диапазонами измерения температуры: −35...+ 35 °C; −35...+ 75 °C; 0...+ 50 °C; 0...+ 80 °C (на выходе соответствует 0–10 B или 4...20 мА) |
| Температура окружающей среды: |
AFF / AFTF, AFF-20 / AFTF-20, AFF-SD / AFTF-SD: при хранении: −35...+85 °C, при эксплуатации: −30...+80 °C, без конденсата AFF-25 / AFTF-25: при хранении: −35 …+85 °C, при эксплуатации: −30...+70 °C, без конденсата |
| Погрешность (температура): |
AFF / AFTF: обычно ± 0,4 K при +25 °C AFF-20 / AFTF-20, AFF-25 / AFTF-25: обычно ± 0,2 K при +25 °C AFF-SD / AFTF-SD: обычно ± 0,6 K при +25 °C |
| Выходной сигнал температуры: | 0 - 10 В или 4...20 мА или сопротивление, Ом |
| Эл. подключение: | двух-, трех- или четырехпроводное (см. схему соединения) 0,14-1,5 мм2, по винтовым зажимам |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет - транспортный белый (аналогичен РАЕ 9016), крышка дисплея прозрачная! |
| Размеры корпуса: |
AFF / AFTF, AFF-20 / AFTF-20, AFF-SD / AFTF-SD: 126 x 90 x 50 мм (Tyr 2) AFF-25 / AFTF-25: 72 x 64 x 37,8 mm (Tyr 1 без дисплея), 72 x 64 x 43,3 mm (Tyr 1 с дисплеем) |
| Присоединение кабеля: | М16 х 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Защитная трубка: | из высококачественной стали V2A (1.4301), Ø 16 мм, AFF / AFTF, AFF-SD / AFTF-SD: NL = 55 мм AFF-20 / AFTF-20: NL = 137 мм AFF-25 / AFTF-25: NL = 88,5 мм |
| Монтаж / подключение: | при помощи винтов |
| Долговременная стабильность: | ±1 % в год |
| Класс защиты: | III (согласно ЕN 60 730) |
| Степень защиты: | IP 65 (согласно ЕN 60 529), только корпус! |
| Опционально: | дисплей с подсветкой, для индикации измеренных температуры и / или влажности AFF / AFTF, AFF-20 / AFTF-20, AFF-25 / AFTF-25 (Tyr 2): трехстрочный, вырез ок. 70 x 40 мм (ш. x в.), AFF-SD / AFTF-SD (Tyr 1): двухстрочный, вырез ок. 36 x 15 мм (ш. x в.) |
| Технические данные: | AFF-AFTF-datasheet.pdf |
| Руководство по эксплуатации: | AFF-AFTF-manual.pdf |
