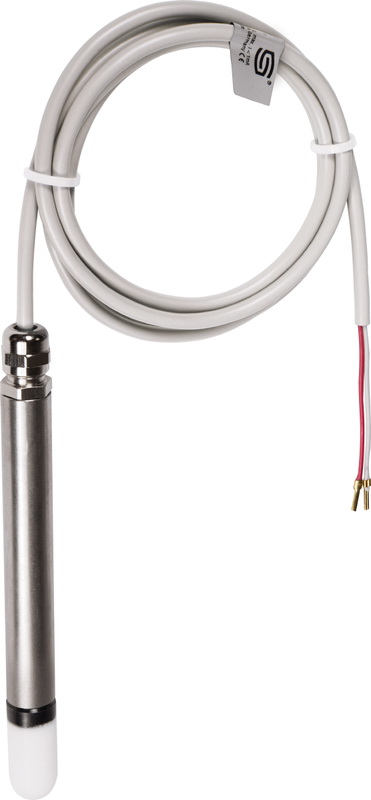

RPFF-SD - маятниковый датчик влажности для помещений
Влажность: 0...100% r.H.
Выход: 4...20mA
Калибруемый маятниковый датчик влажности для помещений HYGRASGARD RPFF-SD с пластиковым спеченным фильтром измеряет относительную влажность воздуха. Он преобразует измеряемые величины влажности в нормированный сигнал 4...20 мА. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
Этот датчик используется в неагрессивной среде без содержания пыли, в холодильной технике, системах кондиционирования, оборудовании для особо чистых и стерильных помещений, отелях, технических помещениях, помещениях для собраний и конференций. Измерительные преобразователи предназначены для точного измерения влажности. В них используется цифровой чувствительный элемент с высокой долговременной стабильностью. Датчики пригодны для канального монтажа, для установки в приборы и для применения в качестве маятниковых датчиков.
Диапазон измерения влажности: 0...100% r.H.
Выход: 4...20mA
| Тип | Артикул |
|---|---|
| RPFF-SD-I | 1201-1172-0000-150 |
| Напряжение питания |
15...36 В пост. тока зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
|---|---|
| Потребляемая мощность | < 1,1 В·А / 24 В пост. тока |
| Нагрузка |
Ra (Ом) = (Ub - 14 В)/ 0,03 А Ra < 500 Ом |
| Чувствительные элементы |
цифровой датчик влажности, с малым гистерезисом, высокой долговременной стабильностью |
| Диапазон измерения влажности |
0...100 % отн. вл. (на выходе соответствует 4…20 мА) |
| Рабочий диапазон влажности | 0…95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности | тип. ±2 % относительной влажности (20 ... 80 % относительной влажности); при +25 °C, иначе ±3 % |
| Выход | 4...20 мА |
| Защита чувствительного элемента |
сменный пластиковый спеченный фильтр, Ø16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø16 мм, L = 32 мм) |
| Температура окружающей среды |
при хранении: −25...+50 °C; при эксплуатации: −5...+ 55 °C |
| Защитная трубка | из высококачественной сталиV2A (1.4301), Ø = 16 мм, NL = 142 мм |
| Эл. подключение |
двухпроводное подключение, 0,14 – 1,5 мм² |
| Соединительный кабель |
ПВХ, LiYY, 2 x 0,25 мм2, KL = ок. 1,5 м (опционально — другие длины) |
| Долговременная | ±1 % в год |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Технические данные: | RPFF-SD-datasheet.pdf |
| Руководство по эксплуатации: | RPFF-xx-RPFTF-xx-manual.pdf |
| Тип | Описание | Артикул |
|---|---|---|
| MF-16-K | Присоединительный фланец из пластика | 7100-0030-0000-000 |
