VFF / VFTF - витринный датчик влажности и температуры

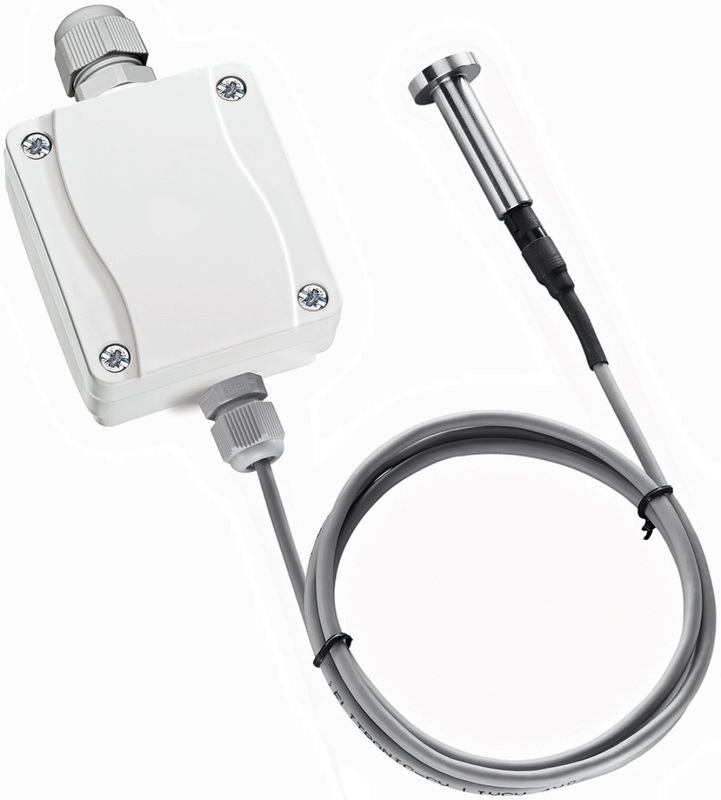

HYGRASGARD® VFF / VFTF - витринный датчик влажности и температуры
Витринный датчик влажности и температуры (±2,0%), калибруемый, с переключением между несколькими диапазонами и активным выходом


Диапазон измерения влажности: 0...100% r.H.
Preloader

Описание

Калибруемый датчик влажности и температуры HYGRASGARD VFF / VFTF измеряет относительную влажность и температуру воздуха. Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0–10V или 4...20 мА, доступен в исполнениях с дисплеем или без дисплея и позволяет переключаться между четырьмя диапазонами измерения температуры. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Измерительные преобразователи предназначены для точного измерения температуры и влажности. В них используется цифровой чувствительный элемент с высокой долговременной стабильностью. Обслуживающий персонал может выполнить точную настройку. Витринный датчик используется в неагрессивной среде без содержания пыли и пригоден для установки на потолках, стенах, витринах или стендах в музеях, галереях, кинозалах, аудиториях или лабораториях. Чувствительный элемент находится в зонде из высококачественной стали и не увеличивает его размеры благодаря очень маленькой высоте (ок. 2,5 мм).

Влажность: 0...100% r.H.

Тип Выход Диапазон температуры Артикул
VFF-U 0–10 B 1201-6121-0000-100
VFF-U LCD 0–10 B 1201-6121-0200-100
VFTF-U 0–10 B –35...+75°C, –35...+35°C, 0...+50°C, 0...+80°C 1201-6121-1000-100
VFTF-U LCD 0–10 B –35...+75°C, –35...+35°C, 0...+50°C, 0...+80°C 1201-6121-1200-100
VFF-I 4...20 мА 1201-6122-0000-100
VFF-I LCD 4...20 мА 1201-6122-0200-100
VFTF-I 4...20 мА –35...+75°C, –35...+35°C, 0...+50°C, 0...+80°C 1201-6122-1000-100
VFTF-I LCD 4...20 мА –35...+75°C, –35...+35°C, 0...+50°C, 0...+80°C 1201-6122-1200-100
Напряжение питания 24 В перем. тока (± 20 %) и 15...36 В пост. тока
Потребляемая мощность < 1,1 В·А/ 24 В пост. тока; < 2,2 В·А/ 24 В перем. тока
Сопротивление нагрузки RL > 5 кОм
Чувствительные элементы цифровой датчик влажности со встроенным датчиком температуры,
маленький гистерезис, высокая долговременная стабильность
ВЛАЖНОСТЬ
Диапазон измерения влажности 0...100 % r. H.
Рабочий диапазон влажности 0…95 % относительной влажности (без конденсата)
Погрешность измерения влажности тип. ±2,0 % отн. влажности (20 ... 80 % отн. вл.); при +25 °C, иначе ±3,0 % отн. влажности
Выходной сигнал влажности 0–10 B для варианта U, 4...20 мА для варианта I
ТЕМПЕРАТУРА
Диапазон измерения температуры переключение между 4 измерительными диапазонами:
−35...+35 °C; −35...+75 °C; 0...+50 °C; 0...+80 °C
(на выходе соответствует 0–10 B или 4...20 мА)
Погрешность измерения температуры обычно ± 0,2 K при +25 °C
Выходной сигнал температуры 0–10 В или 4...20 мА
Защита чувствительного элемента зонд из высококачественной стали, V4A (1.4571), вставной;
чувствительная головка Ø = 17 мм, В = ок. 2,5 мм;
защитная гильза Ø = 10 мм, НД = ок. 25 мм, M10x1,0;
со штекером из пластика Ø = ок. 11 мм, НД = ок. 25 мм
Температура окружающей среды при хранении: –5...+60 °C
при эксплуатации: –5...+60 °C
Соединительный кабель ПВХ, LiYY, 4 x 0,14 мм²,
KL = прим. 2 м
Эл. подключение двух-, трех- или четырехпроводное
0,14–1,5 мм ² по винтовым зажимам на плате
Cable connection резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный,
макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу)
Корпус пластик, устойчивый к ультрафиолетовому излучению,
полиамид, 30 % усиление стеклянными
шариками, с быстрозаворачиваемыми винтами
(комбинация шлиц/ крестовой шлиц),
цвет – транспортный белый (аналогичен RAL 9016)
Размеры корпуса 72 x 64 x 37,8 мм (Tyr 1)
Присоединение кабеля M 16 x 1,5; с разгрузкой от натяжения,
сменное исполнение, макс. внутренний диаметр 10,4 мм
Соединительный кабель ПВХ, LiYY, 4 x 0,14 мм²,
KL = прим. 2 м
Долговременная ±1 % в год
Монтаж (чувствительный элемент) вырез Ø = 11–15 мм, МД = ок. 50 мм,
фиксирующая контргайка входят в комплект поставки.
Класс защиты III (согласно EN 60 730)
Степень защиты IP 65 (согласно EN 60 529)

Технические данные: VFF-VFTF-datasheet.pdf
