RFF - датчик влажности для помещений
Влажность: 0...100% r.H.
Выход: 0-10V или 4...20mA

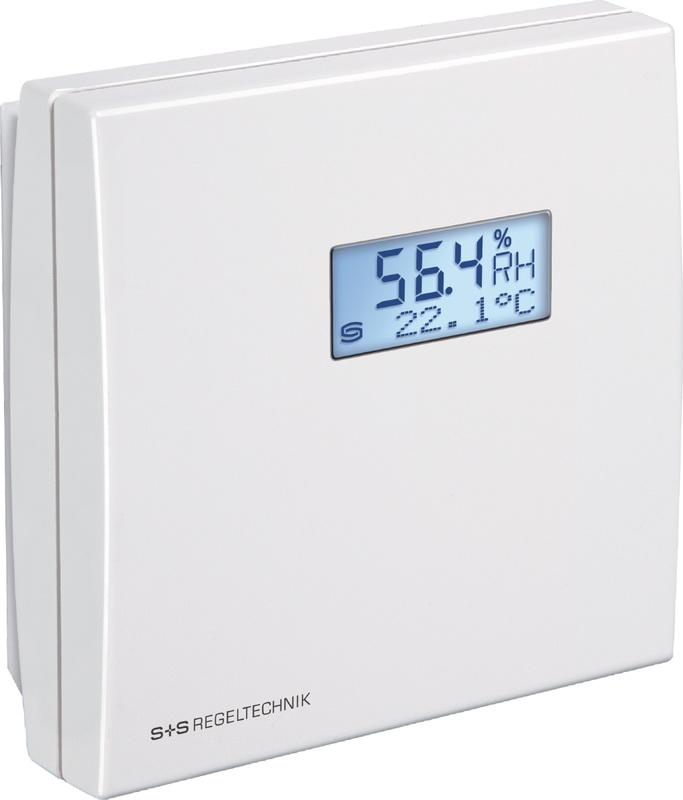

Калибруемый датчик влажности и температуры HYGRASGARD RFF / RFTF измеряет относительную влажность и / или температуру воздуха. Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0–10V или 4...20 мА, доступен в исполнениях с дисплеем (для индикации фактической влажности и температуры) или без дисплея, в элегантном корпусе из пластика, с защелкивающейся крышкой, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод кабеля, или в корпусе из высококачественной стали (верхняя и нижняя части из стали, крышка привинчивающаяся), антивандальное исполнение для школ, казарм и общественных зданий. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
Этот датчик используется в неагрессивной среде без содержания пыли, в холодильной технике, системах кондиционирования, оборудовании для особо чистых и стерильных помещений, во внутренних помещениях, таких как жилые и офисные помещения, отели, технические помещения, помещения для собраний и конференций. Измерительные преобразователи предназначены для точного измерения температуры и влажности. В них используется цифровой чувствительный элемент с высокой долговременной стабильностью. Обслуживающий персонал может выполнить точную настройку.
Влажность: 0...100% r.H.
Выход: 0-10V или 4...20mA
| Тип | Дисплей | Выход | Артикул |
|---|---|---|---|
| RFF-U | - | U — напряжение | 1201-41A1-0000-000 |
| RFF-U LCD | есть | U — напряжение | 1201-41A1-0200-000 |
| RFF-I | - | I — ток | 1201-41A2-0000-000 |
| RFF-I LCD | есть | I — ток | 1201-41A2-0200-000 |
| Напряжение питания: | 24 B перем. тока (±20 %) и 15...36 В пост. тока для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
| Нагрузка: | Ra (Ом) = (Ub - 14 В) / 0,02 А для варианта I |
| Сопротивление нагрузки: | Rl > 5 кОм для варианта U |
| Потребляемая мощность: | < 1,1 В-А / 24 В пост. тока; < 2,2 В-А / 24 В перем. тока |
| Чувствительные элементы: | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью |
| ВЛАЖНОСТЬ | |
| Диапазон измерения влажности: | 0 ...100 % относительной влажности (на выходе соответствует 0-10 B или 4 ... 20 мА) |
| Рабочий диапазон влажности: | 0 ... 95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности: | обычно ±2,0% (20...80% отн. влажности) при +25°C, иначе ±3,0% |
| Выходной сигнал влажности: | 0 - 10 B для варианта U, 4...20 мА для варианта I (нагрузка < 800 Ом) |
| Температура окружающей среды: | при хранении: -25...+50 °C; при эксплуатации: -5... + 55 °C |
| Эл. подключение: | двух-, трех- или четырехпроводное, 0,14-1,5 мм 2 по винтовым зажимам |
| Корпус: | пластик, акрилонитрил-бутадиенстирол (ABS), цвет - чистый белый (аналогичен RAL 9010) |
| Размеры: | 85 x 85 x 27 мм (Baldur 1) |
| Монтаж: | настенный или в монтажную коробку Ø55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля |
| Долговременная стабильность: | ± 1 % в год |
| Класс защиты: | III (согласно EN 60 730) |
| Степень защиты: | IP 30 (согласно EN 60 529) |
| Опционально: | дисплей с подсветкой, двухстрочный, вырез 36 x 15 мм (ширина x высота), для индикации измеренной температуры и / или влажности |
