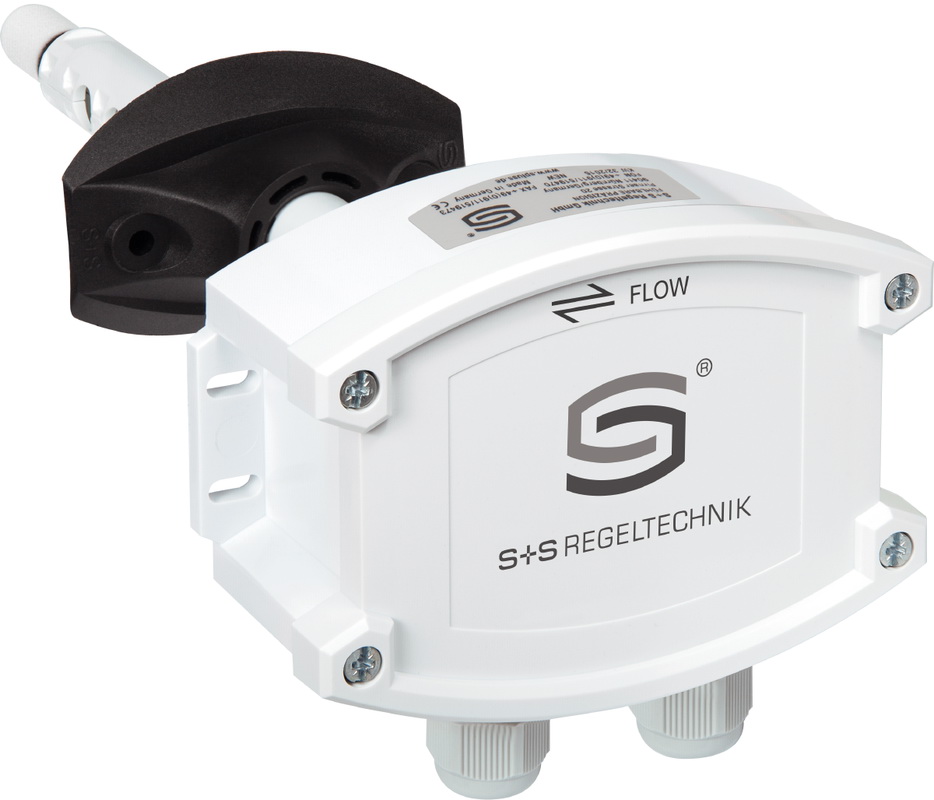

KCO2-Modbus - канальный датчик содержания углекислого газа
CO2: 5000 ppm
Описание
Не нуждающийся в техническом обслуживании, управляемый микропроцессором канальный датчик AERASGARD KFTM-LQ-CO2-Modbus или KCO2 ⁄ KLQ-CO2 ⁄ KFTM-CO2-Modbus с возможностью подключения к шине Modbus, на выбор с дисплеем или без дисплея, для измерения всех важных параметров микроклимата в помещении. К таким параметрам относятся влажность воздуха, температура, концентрация CO2 и качество воздуха (VOC). Микроклимат в помещении эффективно контролируется и регулируется благодаря измерению четырех параметров с помощью одного прибора. Он определяет содержание CO2 в диапазоне от 0 до 5000 млн-1, допускает выбор одного из трех уровней чувствительности для определения VOC: LOW / MEDIUM / HIGH, измеряет температуру в диапазоне от –35 до +80°C, а также относительную влажность воздуха от 0 до 100%. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Как элемент измерения относительной влажности и температуры цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения. Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Диапазон чувствительности датчиков откалиброван в расчете на стандартный случай применения – для жилых помещений, конференц-залов и т. д. Вентиляция по мере необходимости, улучшение самочувствия, дополнительная выгода, улучшенная комфортность и снижение эксплуатационных расходов благодаря энергосбережению – это лишь некоторые преимущества, обеспечиваемые применением датчика AERASGARD® CO2. В зависимости от вышеописанного исполнения приборы бывают как для измерения СО2, так и для измерения VOC, однако, мы считаем, что первостепенно применение для сочетания обоих показателей. При этом важно, чтобы данные оба показателя не преобразовывались друг в друга и не образовывали друг от друга производных. Прибор с NDIR-датчиком для измерения СО2 работает избирательно, он не определяет VOC, а датчик смешанных газов не обнаруживает молекулы СО2.
CO2: 5000 ppm
| Тип | Дисплей | Артикул |
|---|---|---|
| KCO2-MODBUS | - | 1501-8110-6001-200 |
| KCO2-MODBUS LCD | есть | 1501-8110-6071-200 |
| Напряжение питания: | 24 В перем./пост. тока (±10 %) |
| Потребляемая мощность: | < 4,8 Вт / 24 В пост. тока обычно: < 6,8 В-А / 24 В перем. тока обычно; пиковый ток 200 мA |
| Отличительные особенности: | температура [°C], относительная влажность [% отн.вл.], качество воздуха (VOC) [%], углекислый газ (CO2) [млн-1], атмосферное давление воздуха [гПа] |
| ВЛАЖНОСТЬ | |
|---|---|
| Чувствительные элементы: | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента: | пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения влажности: | 0...100 % относительной влажности |
| Рабочий диапазон влажности: | 0...95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности: | обычно ± 2,0 % (20...80% отн. влажности) при +25 °C, иначе ± 3,0 % |
| ТЕМПЕРАТУРА | |
| Диапазон измерения температуры: | -35...+80 °C |
| Рабочий диапазон температур: | -10...+60 °C |
| Погрешность измерения температуры: | обычно ±0,2 K при +25 °C |
| КАЧЕСТВО ВОЗДУХА (VOC) | |
| Анализатор VOC: | чувствительный элемент VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds = летучие органические вещества) |
| Диапазон измерения VOC: | 0...100 % чистоты воздуха; относительно калибровочного газа; переключение диапазонов измерения VOC: low, medium, high |
| Погрешность измерения VOC: | ±20 % верхнего предельного значения (относительно калибровочного газа) |
| Долговечность: | > 60 месяцев (при нормальной нагрузке) |
| УГЛЕКИСЛЫЙ ГАЗ (CO2) | |
| Анализатор CO2: | оптический недисперсионный инфракрасный анализатор (NDIR) вкл. компенсацию атмосферного давления воздуха (до 1100 мбар) с автоматической и ручной калибровкой |
| Диапазон измерения CO2: | 0...5000 млн-1 |
| Погрешность измерения CO2: | обычно ±30 млн-1 и ±3 % измеренного значения |
| Температурная зависимость CO2: | ±5 млн-1 / °C или ±0,5 % измеренного значения/ °C (зависит от того, что больше) |
| Зависимость от давления: | ±0,13 % / мм рт. ст. |
| Долговременная стабильность: | < 2 % за 15 лет |
| Газообмен: | диффузия |
| Протокол шины: | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов: | 4 c / 32 c |
| Температура окружающей среды: | -10...+60 °C |
| Время срабатывания: | < 2 минут, минимальная скорость потока воздуха 0,3 м/с (воздух) |
| Эл. подключение: | 0,2 - 1,5 мм2, при помощи вставной клеммы |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет - транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Защитная трубка: | PLEUROFORM™, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, Vmax = 30 м/с (воздух), без фильтра: НД = 202,5 мм / с пластиковым фильтром: НД = 235 мм (опционально с металлокерамическим фильтром: НД = 227 мм) |
| Монтаж / подключение: | при помощи присоединительный фланец из пластика (содержится в комплекте поставки) |
| Класс защиты: | III |
| Степень защиты: | IP65 корпус в смонтированном состоянии (открытая для диффузии трубка PLEUROFORM: IP30) |
| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (Ш x В), для индикации измеренной влажности, температуры, измеренного качества воздуха и концентрации CO2 (циклично) или выбираемого параметра (статично) или индивидуально программируемого значения (посредством шинного интерфейса Modbus дисплей может выполнять индикацию как в 7-сегментном поле, так и в поле с точечной матрицей) |
| Тип | Описание | Артикул |
|---|---|---|
| KA2-Modbus | Коммуникационный адаптер (USB/RS485) для подключения к системе | 1906-1200-0000-100 |
| LA-Modbus | Оконечное устройство (с согласующим резистором) как активная оконечная нагрузка шины | 1906-1300-0000-100 |
| SF-M | Металлокерамический фильтр, Ø 16 мм, L = 32 мм, сменный, из высококачественной стали V4A (1.4404) | 7000-0050-2200-100 |
| MFT-20-K | Присоединительный фланец из пластика (содержится в комплекте поставки) | 7000-0031-0000-000 |
| Технические данные: | KCO2-KLQ-KFTM-Modbus-datasheet.pdf |
| Руководство по эксплуатации: | AFTM-KFTM-LQ-Modbus-manual.pdf |
