KLGFVT-Modbus - канальный датчик / измерительный преобразователь скорости воздушного потока, объемного расхода и температуры
Диапазон измерения скорости потока: 0,1...20 м/с
Диапазон измерения объемного расхода: 0...200 000 м³/ч
Диапазон измерения температуры: 0...+50 °C
Описание
Калибруемый канальный датчик воздушного потока RHEASGARD® KLGFVT-Modbus с возможностью подключения к шине Modbus, корпус из ударопрочного пластика с быстрозаворачиваемыми винтами, с кабельным вводом (опционально с разъемом M12 согласно DIN EN 61076-2-101), на выбор с дисплеем или без дисплея, для измерения скорости потока (0,1...20 м/с) и температуры (0...+50 °C).
Через шину Modbus можно считывать следующие величины: скорость потока, объемный расход (расчетный) и температуру.
Датчики потока можно использовать для контроля или управления воздушными потоками в каналах, у вентиляторов и исполнительных клапанов, для контроля увлажнителей и электрических нагревательных элементов в зависимости от потока согласно DIN 57100, часть 420 или для применения совместно с устройствами с прямым цифровым управлением (ПЦУ).
Инновационный датчик Modbus оснащен интерфейсом RS485 с гальванической развязкой, подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, внутренними светодиодами для индикации состояния телеграмм, двумя отдельными вставными клеммами и большим трехстрочным дисплеем (с подсветкой, программируемые 7-сегментное поле и поле с точечной матрицей). Датчик откалиброван на заводе.
| Тип | Дисплей | Скорость потока | Объемный расход | Температура | Артикул |
|---|---|---|---|---|---|

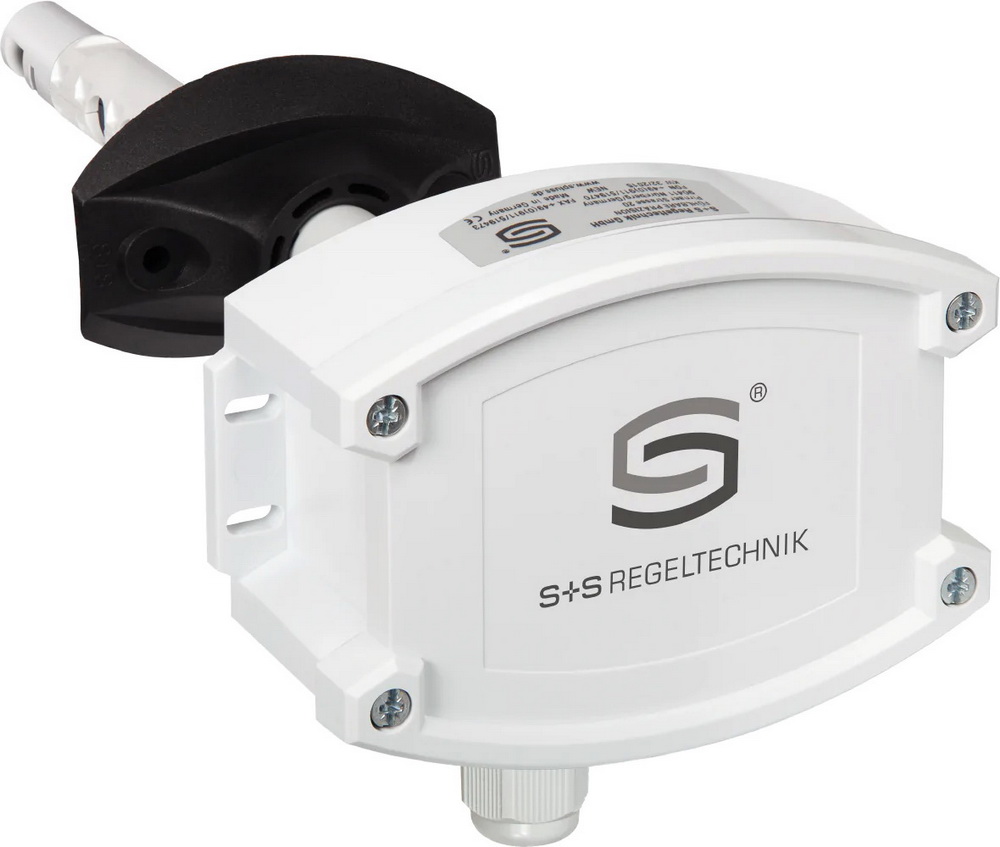

| KLGFVT-MODBUS | - | 0,1...20 м/с | 0...200 000 м³/ч | 0...+50°C | 1701-4216-0401-000 |

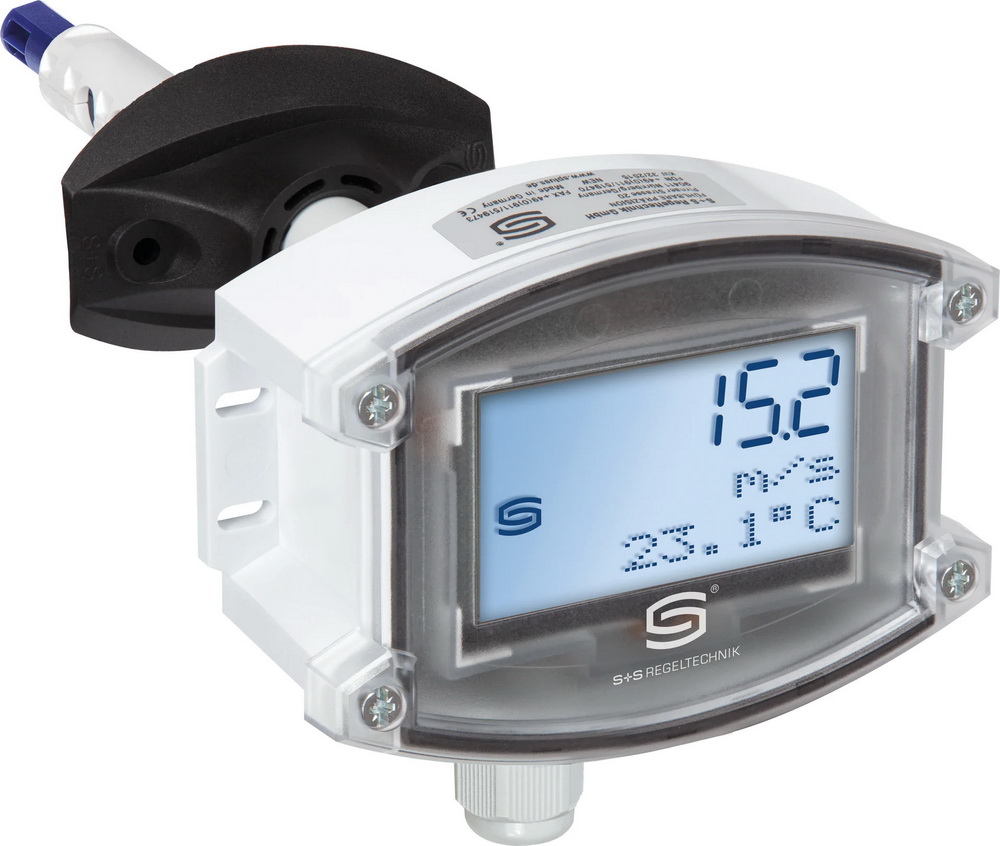

| KLGFVT-MODBUS LCD | есть | 0,1...20 м/с | 0...200 000 м³/ч | 0...+50°C | 1701-4216-1401-000 |
| Напряжение питания: | 24 В перем./пост. тока (±10 %) |
| Потребляемая мощность: | прибл. 4ВА |
| Имеряемые величины: | скорость потока [м/с], объемный расход [м³/ч] |
| ПОТОК ВОЗДУХА | |
|---|---|
| Чувствительные элементы: | калориметрический, с температурной компенсацией, защитой от повреждения, ручной калибровкой нуля (посредством кнопки) |
| Диапазон измерения: | 0,1...20 м/с |
| Точность: | 0,5 м/с + 3 % от изм. знач. |
| Долговр. стабильность: | ±0,5 % верхнего предельного значения в год |
| Воспроизводимость: | ±1,0 % верхнего предельного значения |
| Время выхода на раб. режим: | < 2 мин |
| Время срабатывания: | < 60 с |
| Блокир. срабатыв. при пуске: | 0...120 с (настраивается с помощью шины Modbus) |
| ТЕМПЕРАТУРА | |
| Чувств. эл.:: | NTC 10k |
| Диапазон измерения: | 0...+50°C |
| Точность: | обычно ±0,5К при +25°C |
| Протокол шины: | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов: | 0..30 |
| Защитная трубка: | PLEUROFORM, полиамид (PA6), с защитой от проворачивания, Ø 20 мм, NL = 221 мм, vmax = 30 м/с (воздух), опционально по запросу из нержавеющей стали V2A (1.4301), Ø 16 мм |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 × 90 × 50 мм (Tyr 2) |
| Кабельное соед.: | резьбовой кабельный ввод из пластика (M16×1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм), опционально с разъемом М12 согласно DIN EN 61076-2-101 |
| Эл. подключение: | 0,2-1,5 мм2, при помощи вставной клеммы |
| Монтаж / подключение: | при помощи присоединительный фланец из пластика (содержится в комплекте поставки) |
| Температура окруж. среды: | хранение: –20...+50°C; эксплуатация 0...+50°C |
| Температура среды: | 0...+70°C |
| Доп. влажность воздуха: | < 98% отн. вл., без конденсата, без вредных веществ |
| Класс защиты: | III |
| Степень защиты: | корпус IP65 (согласно EN 60529); чувствительный элемент IP20 |
| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70×40 мм (ширина × высота), для индикации скорости потока, объемного расхода (циклически) или одной выбранной величины (статично) |
| Тип | Описание | Артикул |
|---|---|---|
| KA2-Modbus | Коммуникационный адаптер (USB/RS485) для подключения к системе | 1906-1200-0000-100 |
| LA-Modbus | Оконечное устройство (с согласующим резистором) как активная оконечная нагрузка шины | 1906-1300-0000-100 |
| MFT-20-K | Присоединительный фланец из пластика (содержится в комплекте поставки) | 7000-0031-0000-000 |
| Технические данные: | KLGF-KLGFVT-Modbus-datasheet.pdf |
