TW-Modbus-T3 - реле контроля точки росы
Влажность: 0…100% отн. вл., температура: -35 ...+80°C
Выход: Modbus
Описание

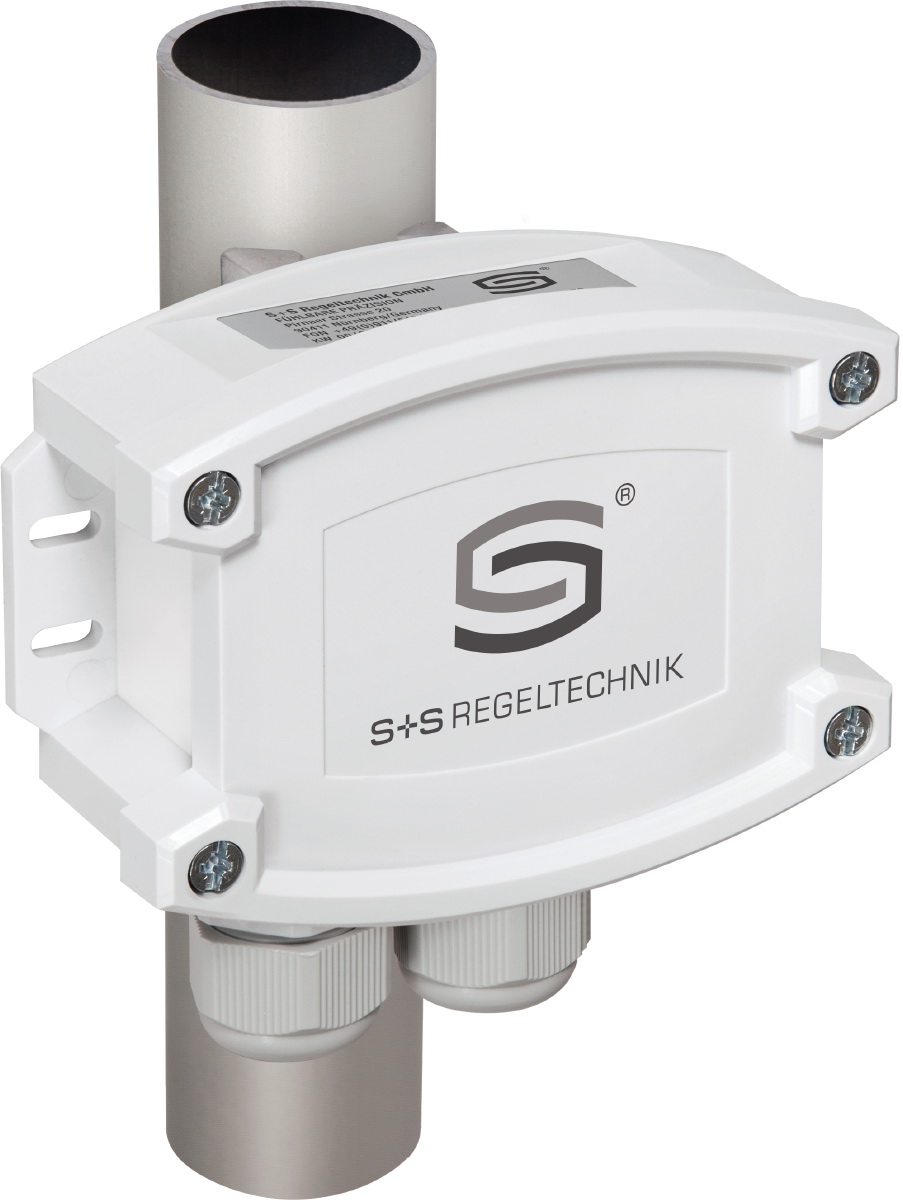

Калибруемое реле контроля точки росы HYGRASGARD TW-Modbus-T3 (компактное исполнение со стяжным хомутом) или

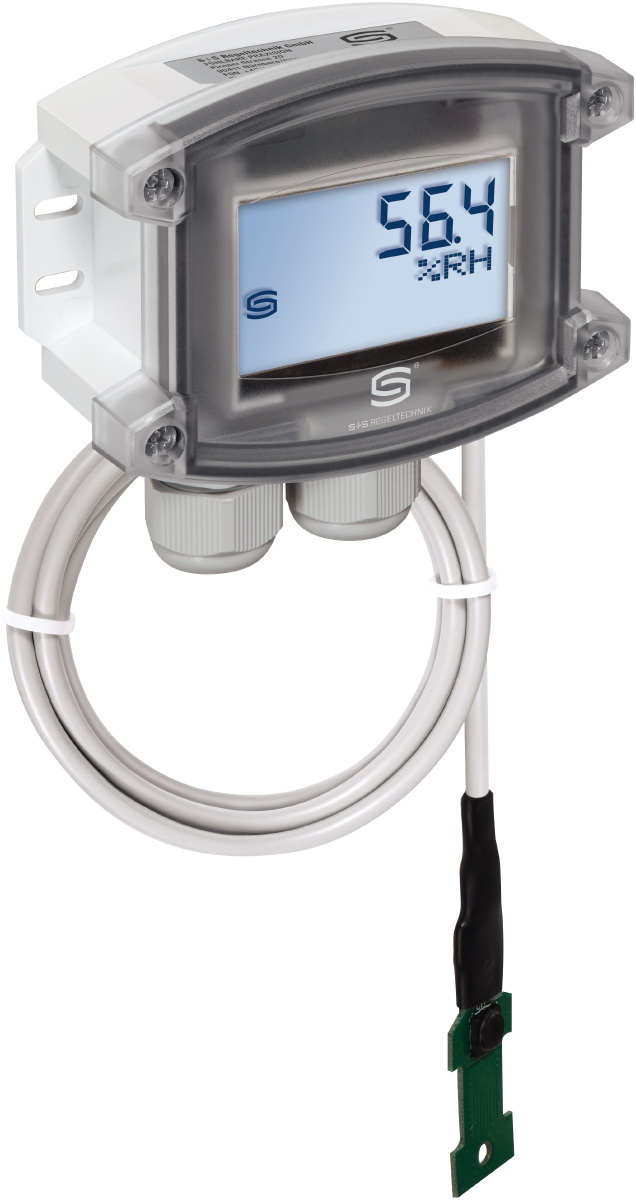

TW-Modbus-extern (выносное исполнение), с возможностью подключения к шине Modbus, в ударопрочном
пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея. Реле надежно контролирует образование
конденсата благодаря запатентованному методу измерения, высокоэффективной поперечной конвекции (проводимость не измеряется).
Датчик служит для определения различных величин, связанных с влажностью. Измеряются относительная влажность (от 0 до 100 %) и
температура (от −35 до +80 °C) окружающего воздуха. На основе этих измеренных значений вычисляются следующие, вызываемые с
помощью шины Modbus параметры: относительная влажность [%], абсолютная влажность [г⁄м³], соотношение компонентов смеси [г⁄кг],
точка росы [°C], энтальпия [кДж⁄кг] (без учета атм. давления воздуха) и температура окружающей среды [°C]. Цифровой чувствительный
элемент с высокой долговременной стабильностью гарантирует точные результаты измерения.
Накладной датчик используется в неагрессивной среде без содержания пыли и устанавливается в потолки, каналы и приборы. Применяется
в холодильной технике, системах кондиционирования, оборудовании для особо чистых и стерильных помещений, технических помещениях,
отелях и конференц-залах.
Диапазоны измерения влажности: 0...100% r.H.
Диапазоны измерения температуры: -35...+80°C
Выход: Modbus
| Тип | Дисплей | Артикул |
|---|---|---|
| TW-MODBUS-T3 | - | 1201-1281-3001-020 |
| TW-MODBUS-T3 LCD | есть | 1201-1281-3401-020 |
| TW-MODBUS-EXTERN-T3 | - | 1201-1281-3001-030 |
| TW-MODBUS-EXTERN-T3 LCD | есть | 1201-1281-3401-030 |
| Напряжение питания: | 24 В перем. тока (±20 %); 15...36 В пост. тока |
| Потребляемая мощность: | < 1,2 Вт / 24 В пост. тока, < 1,8 В-А / 24 В перем. тока |
| Параметры: | температура [°C], относительная влажность [% отн.вл.], точка росы [°C], абсолютная влажность [г/м3], соотношение компонентов смеси [г/кг], энтальпия [кДж/кг] |
| Чувствительный элемент: | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента: |
мембранный фильтр |
| Диапазон измерения: | 0...100 % отн. вл. (влажность) -35...+ 80 °C (температура) |
| Погрешность измерения влажности: | обычно ± 2,0 % (20...80% отн. вл.) при +25 °C, иначе ± 3,0 % |
| Погрешность измерения температуры: | обычно ± 0,2 K при +25 °C |
| Смещение нуля: | ±10 % отн. вл. (влажность); ± 5 °C (температура) |
| Температура окружающей среды: | -30...+ 70 °C |
| Среда: | чистый воздух и неагрессивные, негорючие газы |
| Шинный протокол: | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов: | 4 c / 32 c |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 108 x 78,5 x 43,3 мм (Tyr 3 без дисплея) 108 x 78,5 x 45,8 мм (Tyr 3 с дисплеем) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (2 шт., M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 8-13 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Монтаж /подключение: | бесконечная стяжная лента (хомут) с замком из металла, 300 мм, для труб до 3 дюймов |
| Монтаж: | TW-Modbus с хомутом для непосредственного монтажа на трубах или для непосредственного монтажа на прямых поверхностях (например, стены, потолки) TW-Modbus-EXTERN с вынесенным чувствительным элементом (длина кабеля KL = 1,5 м) для монтажа на трубах |
| Эл. подключение: | 0,2 - 1,5 мм2, через вставные клеммы |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | IP65 |
| Опционально: | дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В), для индикации измеренной влажности и температуры (циклично) или выбираемого параметра (статично) или индивидуально программируемого значения |
| Тип | Описание | Артикул |
|---|---|---|
| KA2-Modbus | Коммуникационный адаптер (с интерфейсом USB и RS485) для подключения к системе (вкл. программное обеспечение для быстрого пуска) | 1906-1200-0000-100 |
| LA-Modbus | Оконечное устройство (с согласующим резистором) в качестве активной оконечной нагрузки шины в сетях RS485 | 1906-1300-0000-100 |
| Технические данные: | TW-Modbus-T3-datasheet.pdf |
| Руководство по эксплуатации: | xx-Modbus-T3-manual.pdf |
