ALTM2-Modbus-T3 - накладной датчик температуры

Накладной измерительный преобразователь температуры ⁄ накладной измерительный преобразователь для труб, включая хомут, с вынесенным датчиком, калибруемый, с возможностью подключения к шине Modbus


Конструктивное исполнение: вынесенный чувств. элемент

Чувствительный элемент: Pt1000

Выход: Modbus
THERMASGARD® ALTM2-Modbus-T3 - накладной датчик температуры
THERMASGARD® ALTM2-Modbus-T3 - накладной датчик температуры
THERMASGARD® ALTM2-Modbus-T3 - накладной датчик температуры

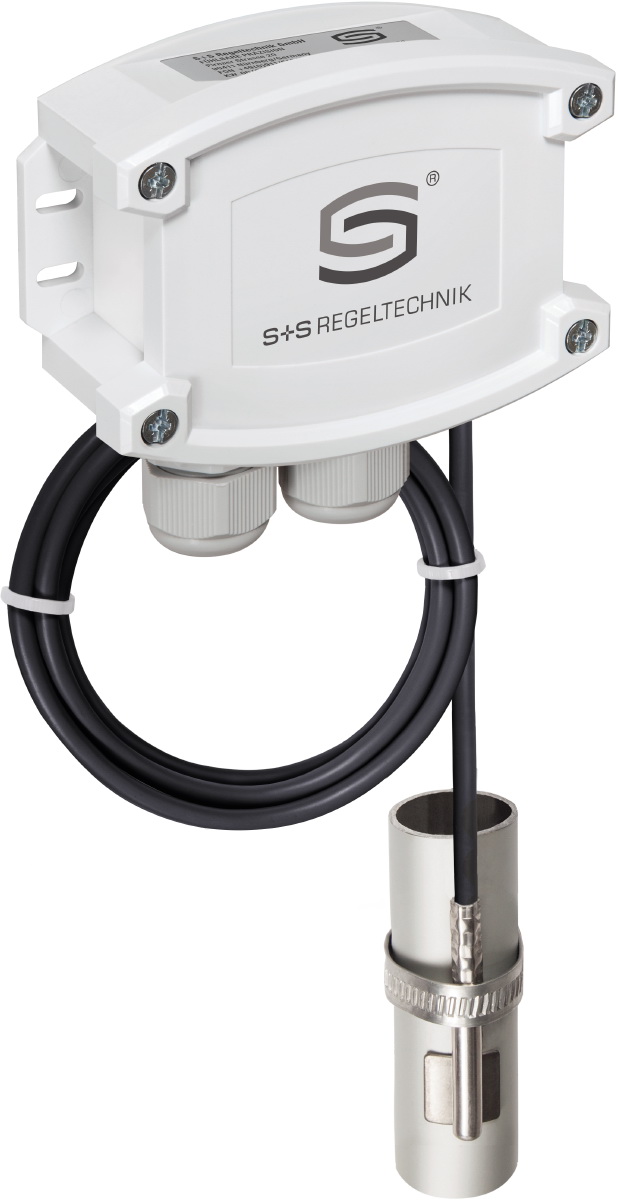

Калибруемый накладной измерительный преобразователь температуры для труб с вынесенным датчиком и хомутом THERMASGARD ALTM2-Modbus-T3 с возможностью подключения к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея, накладной кабельный датчик, вкл. стяжной хомут.
Предназначен для измерения температуры на поверхности линий, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.

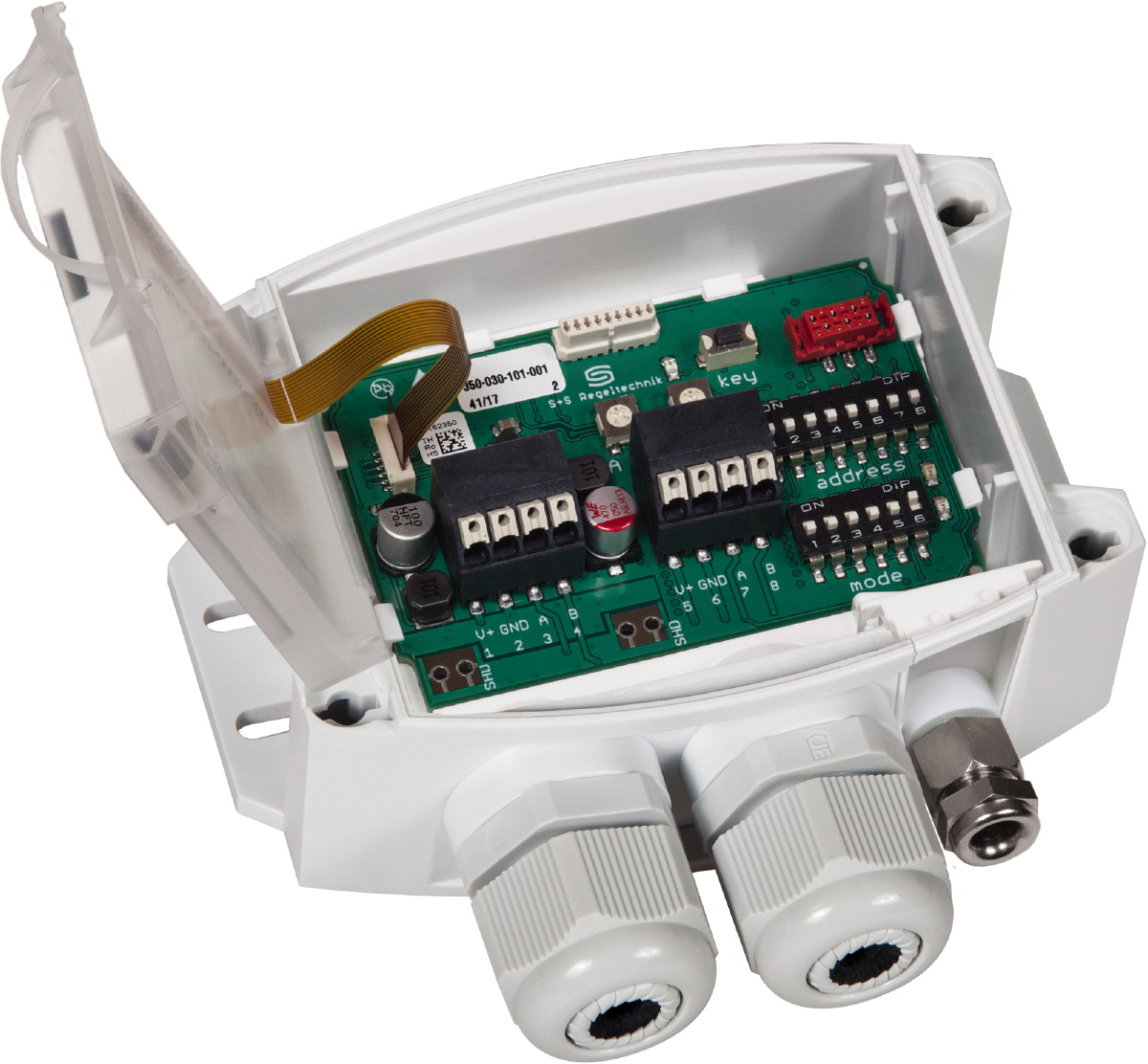

Инновационный датчик Modbus оснащен интерфейсом RS485 Modbus с гальванической развязкой, подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, светодиодами для индикации состояния телеграмм, двумя отдельными вставными клеммами и большим трехстрочным дисплеем (с подсветкой, позволяет выполнять индикацию как в 7-сегментном поле, так и в поле с точечной матрицей). Посредством самодиагностики распознается поломка или короткое замыкание датчика. Сообщения об ошибке можно вызвать с помощью шины Modbus и показать на дисплее. Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.

Конструктивное исполнение: вынесенный чувств. элемент
Чувствительный элемент: Pt1000
Выход: Modbus

Модели

Тип Дисплей Артикул
ALTM2-MODBUS-T3 - 1101-62B6-0210-000

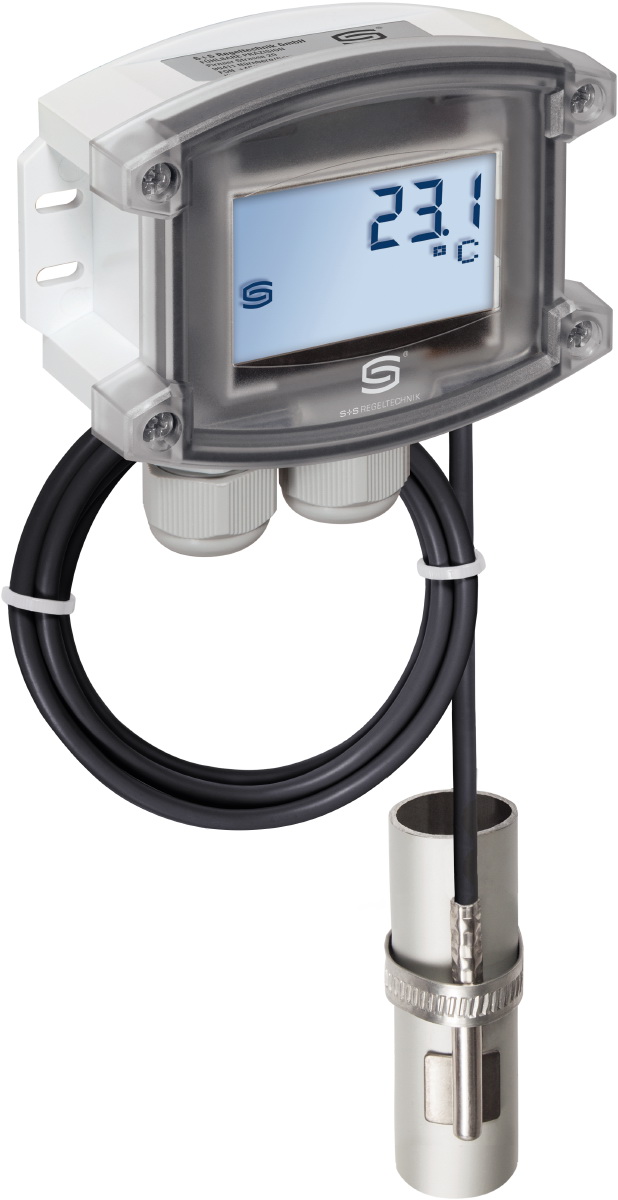

ALTM2-MODBUS-T3 LCD есть 1101-62B6-4210-000

Технические характеристики

Напряжение питания: 24 В перем. тока (±20 %) и 15...36 В пост. тока
Потребляемая мощность: < 1,2 Вт / 24 В пост. тока; < 1,8 В-А / 24 В перем. тока
Чувствительный элемент: Pt1000, DIN EN 60751, класс B
(Perfect Sensor Protection при IP68)
Диапазон измерения: -50...+150 °C
Tmax до +150 °C (выносное исполнение)
Погрешность измерения температуры: обычно ± 0,2 K при +25 °C
Смещение нуля: ±10 °C
Температура окружающей среды: измерительный преобразователь: -30...+70 °C
Среда: чистый воздух и неагрессивные, негорючие газы
Шинный протокол: Modbus (RTU), диапазон адресов 0...247, с возможностью настройки
Фильтрация сигналов: 0,3 c / 1 c / 10 c
Монтаж ⁄ подключение: бесконечная металлическая стяжная лента (стяжной хомут) с замком из металла (содержится в комплекте поставки)
Корпус: пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная!
Размеры корпуса: 108 x 78,5 x 43,3 мм (Tyr 3 без дисплея)
108 x 78,5 x 45,8 мм (Tyr 3 с дисплеем)
Подсоединение кабеля: резьбовой кабельный ввод из пластика
(2 шт., M20 x 1,5; с разгрузкой от натяжения, сменный,
внутренний диаметр 8 - 13 мм) или
разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу)
Соединительный кабель: ПВХ, H03VV-F, 2 x 0,5 мм2,
длина кабеля (KL) = ок. 1,5 м (опционально — другие длины)
Защитная трубка: из высококачественной стали V2A (1.4301), Ø = 16 мм, НД = 142 мм
Эл. подключение: 0,2 - 1,5 мм2, через вставные клеммы
Допустимая относительная влажность воздуха: < 95 %, без конденсата
Класс защиты: III
Степень защиты: IP65
Комплектация: дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В),
для индикации измеренной температуры, сообщения об ошибке или индивидуально программируемого значения
Самодиагностика: Error 1 при обрыве датчика
Error 2 при коротком замыкании датчика

Принадлежности

Тип Описание Артикул
KA2-Modbus Коммуникационный адаптер (с интерфейсом USB и RS485) для
подключения к системе (вкл. программное обеспечение для быстрого пуска)
1906-1200-0000-100
LA-Modbus Оконечное устройство (с согласующим резистором) в качестве активной оконечной нагрузки шины в сетях RS485 1906-1300-0000-100
WLP-1 Теплопроводящая паста, без силикона 7100-0060-1000-000

Загрузки


Технические данные: ALTM2-Modbus-T3-datasheet.pdf
Руководство по эксплуатации: xx-Modbus-T3-manual.pdf
