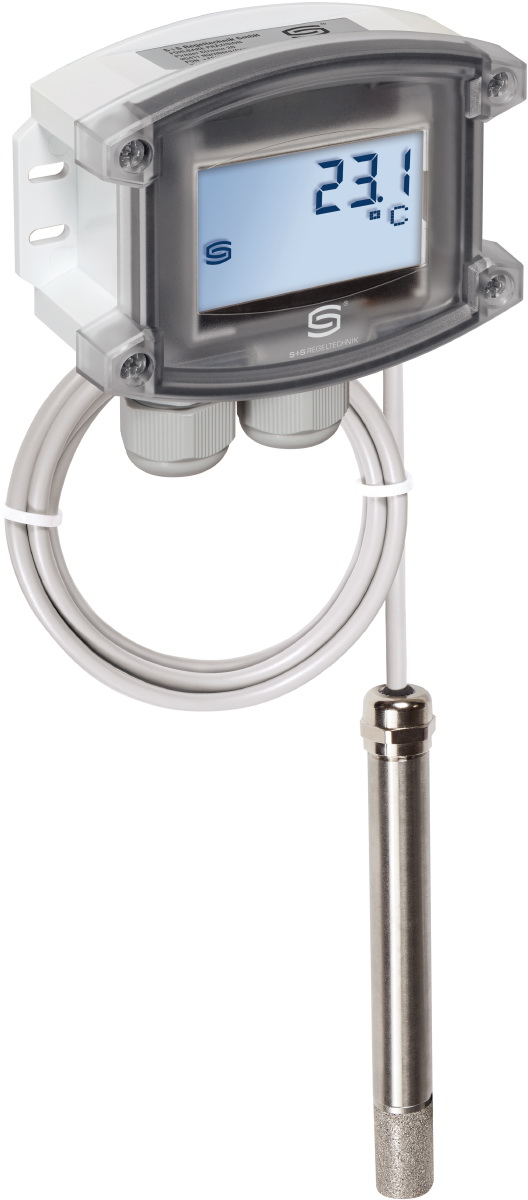

RPTM1-Modbus-T3 - преобразователь температуры в помещении измерительный маятникового типа
Конструктивное исполнение: вынесенный чувств. элемент
Чувствительный элемент: Pt1000
Выход: Modbus
Описание

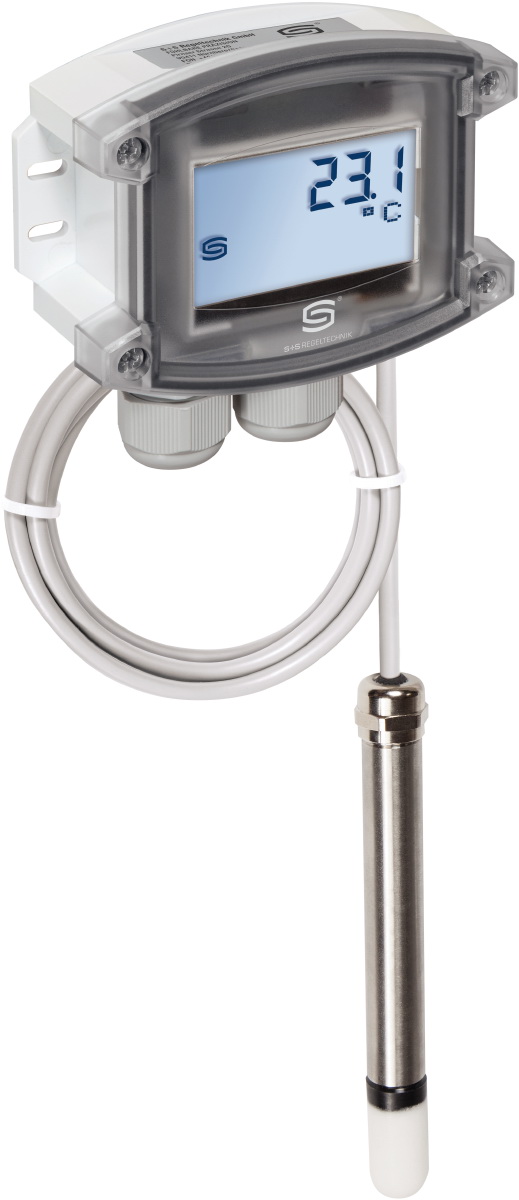

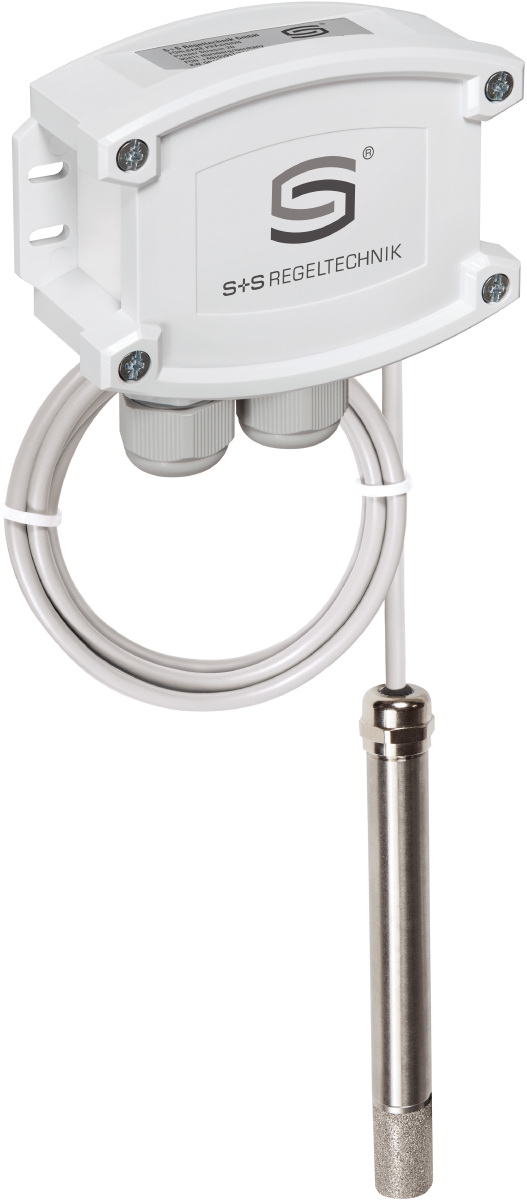

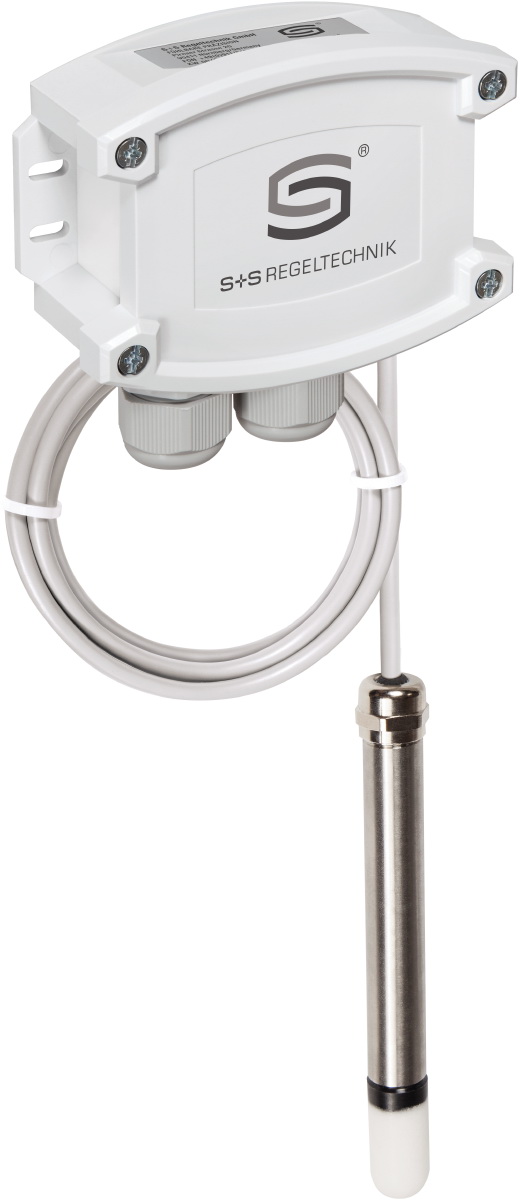

Калибруемый термометр сопротивления с гильзой из высококачественной стали THERMASGARD RPTM1-Modbus-T3 с возможностью подключения
к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея, кабельный датчик с защитной
трубкой из высококачественной стали и сменным пластиковым спеченным фильтром.
Маятниковый датчик предназначен для измерения температуры в больших помещениях или залах. Благодаря размещению термометра сопротивления в помещении
достигаются очень хорошие результаты с высокой репрезентативностью.
Инновационный датчик Modbus оснащен интерфейсом RS485 Modbus с гальванической развязкой, подключаемым концевым сопротивлением шины,

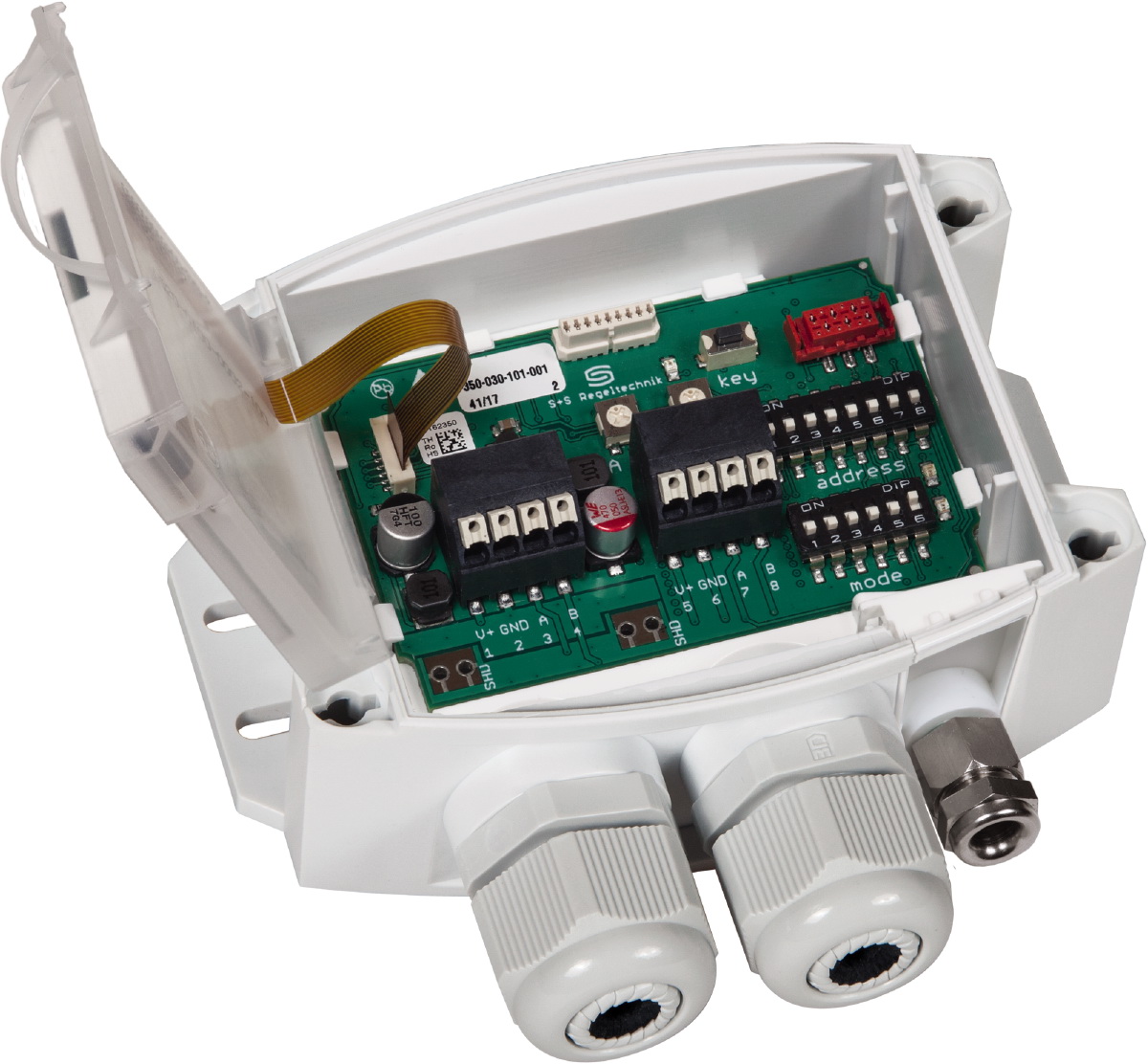

DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, светодиодами для индикации состояния телеграмм, двумя отдельными

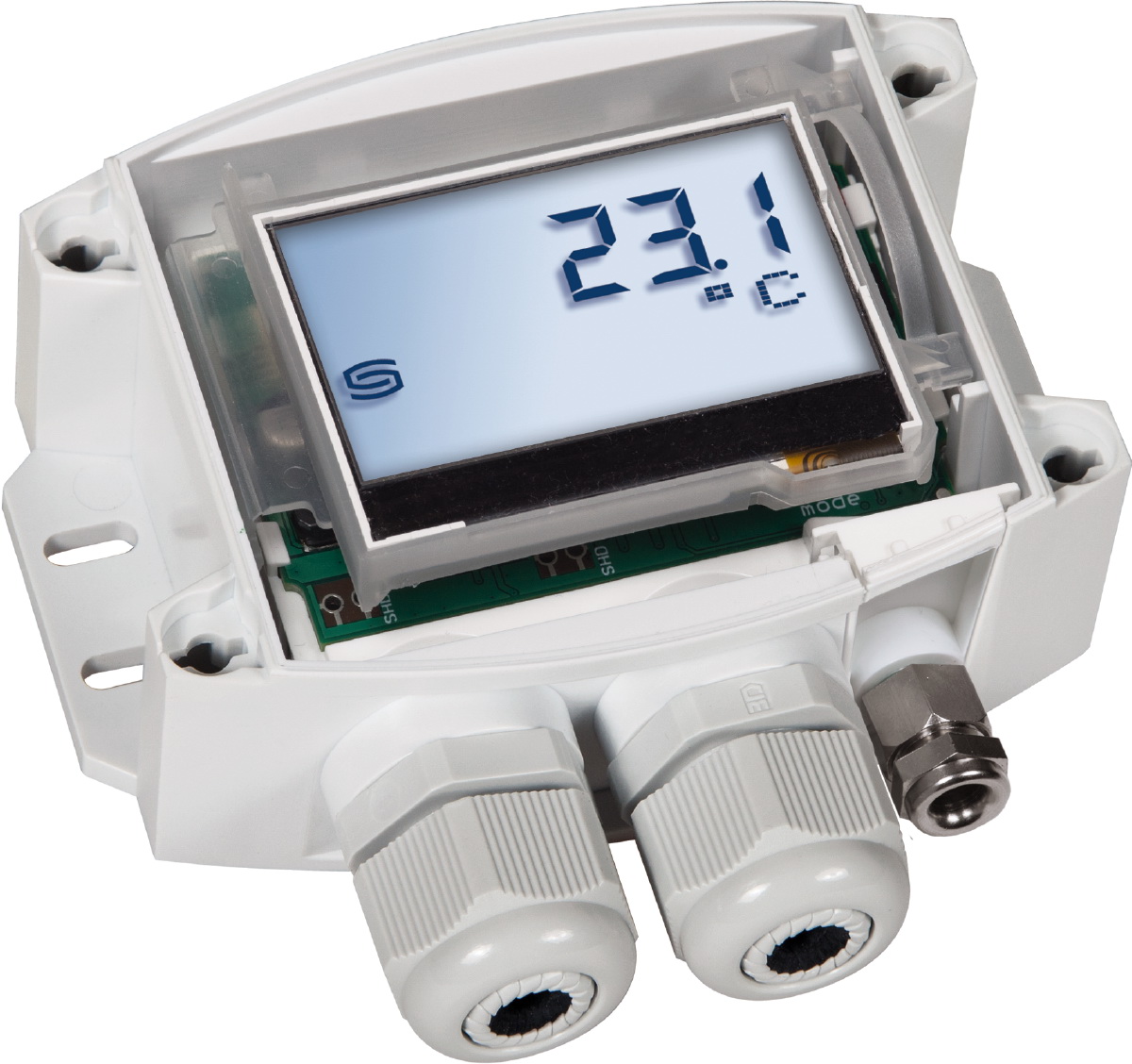

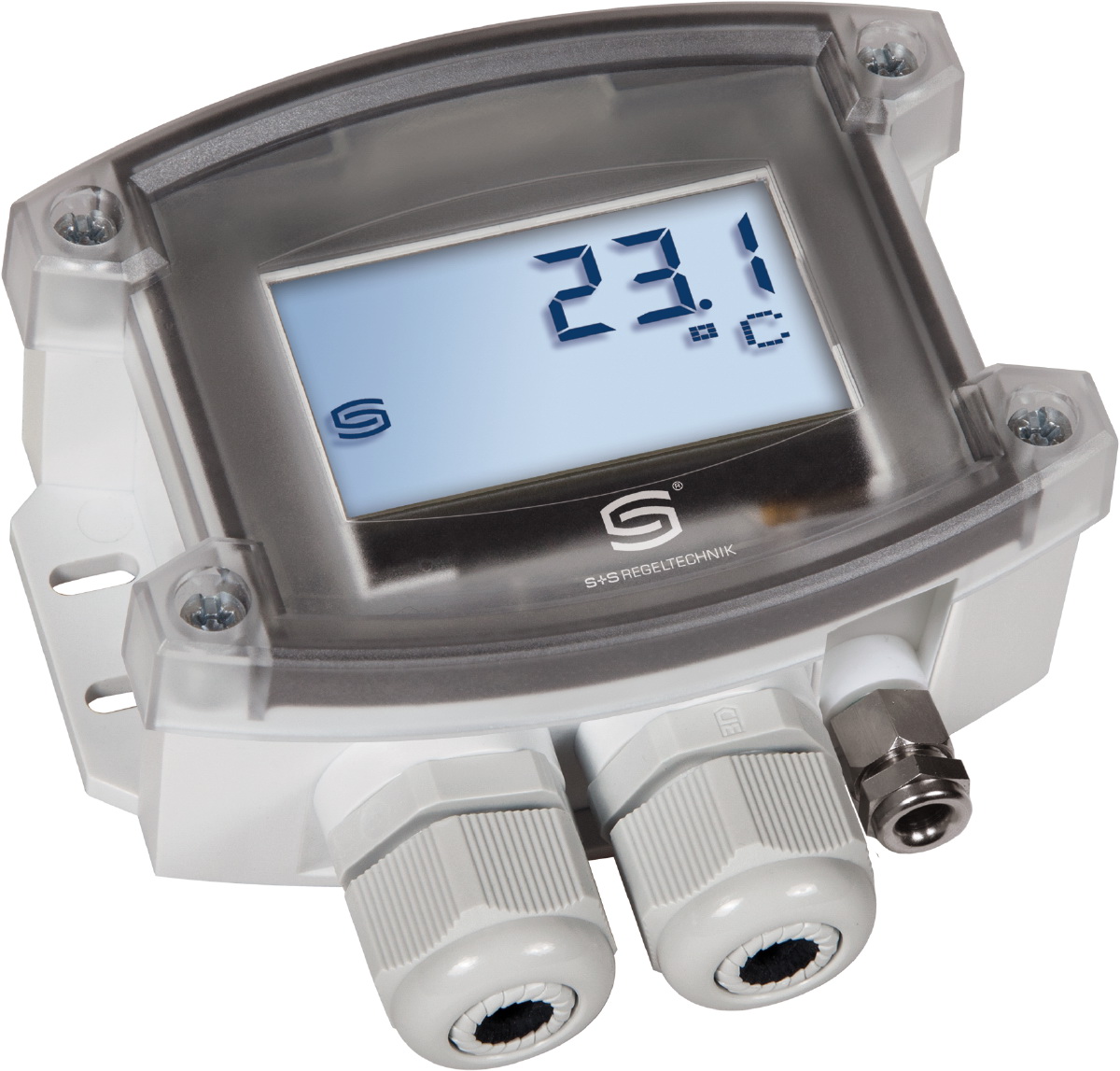

вставными клеммами и большим трехстрочным дисплеем (с подсветкой, позволяет выполнять индикацию как в 7-сегментном поле, так и в поле с точечной матрицей).
Посредством самодиагностики распознается поломка или короткое замыкание датчика. Сообщения об ошибке можно вызвать с помощью шины Modbus и показать на дисплее.
Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
Чувствительный элемент: Pt1000
Выход: Modbus
Конструктивное исполнение: вынесенный чувствительный элемент
| Тип | Дисплей | Артикул |
|---|---|---|
| RPTM1-MODBUS-T3 | - | 1101-6286-0210-000 |
| RPTM1-MODBUS-T3 LCD | есть | 1101-6286-4210-000 |
| Напряжение питания: | 24 В перем. тока (±20 %) и 15...36 В пост. тока |
| Потребляемая мощность: | < 1,2 Вт / 24 В пост. тока; < 1,8 В-А / 24 В перем. тока |
| Чувствительный элемент: | Pt1000, DIN EN 60751, класс B |
| Защита чувствительного элемента: | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения: | -50...+150 °C |
| Погрешность измерения температуры: | обычно ± 0,2 K при +25 °C |
| Смещение нуля: | ±10 °C |
| Температура окружающей среды: | измерительный преобразователь: -30...+70 °C |
| Среда: | чистый воздух и неагрессивные, негорючие газы |
| Шинный протокол: | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов: | 0,3 c / 1 c / 10 c |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 108 x 78,5 x 43,3 мм (Tyr 3 без дисплея) 108 x 78,5 x 45,8 мм (Tyr 3 с дисплеем) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (2 шт., M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 8 - 13 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Соединительный кабель: | ПВХ, H03VV-F, 2 x 0,5 мм2, длина кабеля (KL) = ок. 1,5 м (опционально — другие длины) |
| Защитная трубка: | из высококачественной стали V2A (1.4301), Ø = 16 мм, НД = 142 мм |
| Эл. подключение: | 0,2 - 1,5 мм2, через вставные клеммы |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | IP65 |
| Комплектация: | дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В), для индикации измеренной температуры, сообщения об ошибке или индивидуально программируемого значения |
| Самодиагностика: | Error 1 при обрыве датчика Error 2 при коротком замыкании датчика |
| Тип | Описание | Артикул |
|---|---|---|
| KA2-Modbus | Коммуникационный адаптер (с интерфейсом USB и RS485) для подключения к системе (вкл. программное обеспечение для быстрого пуска) | 1906-1200-0000-100 |
| LA-Modbus | Оконечное устройство (с согласующим резистором) в качестве активной оконечной нагрузки шины в сетях RS485 | 1906-1300-0000-100 |
| SF-M | Металлокерамический фильтр, Ø 16 мм, L = 32 мм, сменный, из высококачественной стали V4A (1.4404) | 7000-0050-2200-100 |
| MF-16-K | Присоединительный фланец из пластика (опция) | 7100-0030-0000-000 |
| Технические данные: | RPTM1-Modbus-T3-datasheet.pdf |
| Руководство по эксплуатации: | xx-Modbus-T3-manual.pdf |
