RPTM2-Modbus-T3 - преобразователь температуры в помещении измерительный маятникового типа

Маятниковый измерительный преобразователь температуры для помещений, с шаровым датчиком, калибруемый, с возможностью подключения к шине Modbus


Конструктивное исполнение: вынесенный чувств. элемент

Чувствительный элемент: Pt1000

Выход: Modbus
THERMASGARD® RPTM2-Modbus-T3 - преобразователь температуры в помещении измерительный маятникового типа
THERMASGARD® RPTM2-Modbus-T3 - преобразователь температуры в помещении измерительный маятникового типа
THERMASGARD® RPTM2-Modbus-T3 - преобразователь температуры в помещении измерительный маятникового типа
THERMASGARD® RPTM2-Modbus-T3 - преобразователь температуры в помещении измерительный маятникового типа
THERMASGARD® RPTM2-Modbus-T3 - преобразователь температуры в помещении измерительный маятникового типа

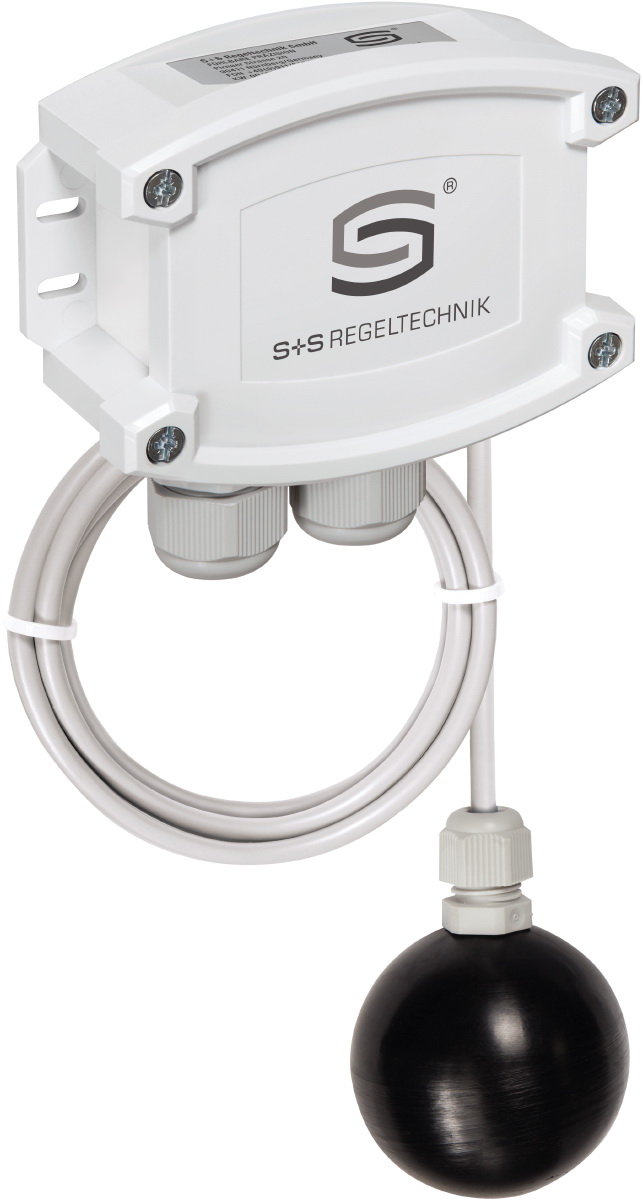

Калибруемый термометр сопротивления с шаровым датчиком THERMASGARD RPTM2-Modbus-T3 с возможностью подключения к шине Modbus, клеммным коробчатым корпусом из пластика с высокой ударной вязкостью, крышкой с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея для индикации фактической температуры.
Предназначен для измерения температуры в больших помещениях и залах, например — в качестве датчика темного излучения. Благодаря используемому в маятниковых датчиках методу измерения и размещению датчиков достигаются очень хорошие результаты с высокой репрезентативностью для всего помещения. Шаровой термометр определяет действующую составляющую излучения или эффективную лучистую теплоту в месте измерения. Для учета теплового излучения и оценки степени температурного комфорта (оперативной температуры в помещении) определяется "шаровая" температура. Оперативная температура в помещении описывает суммарное действие теплового излучения и тепловой конвекции (отношение "шаровой" температуры к температуре воздуха — прибл. 70% к 30%). Датчики были откалиброваны на заводе. Обслуживающий персонал может выполнить юстировку/точную настройку (можно настроить смещение нуля).

Конструктивное исполнение: вынесенный чувствительный элемент
Чувствительный элемент: Pt1000
Выход: Modbus

Модели

Тип Дисплей Артикул
RPTM2-MODBUS-T3 - 1101-6296-0210-000

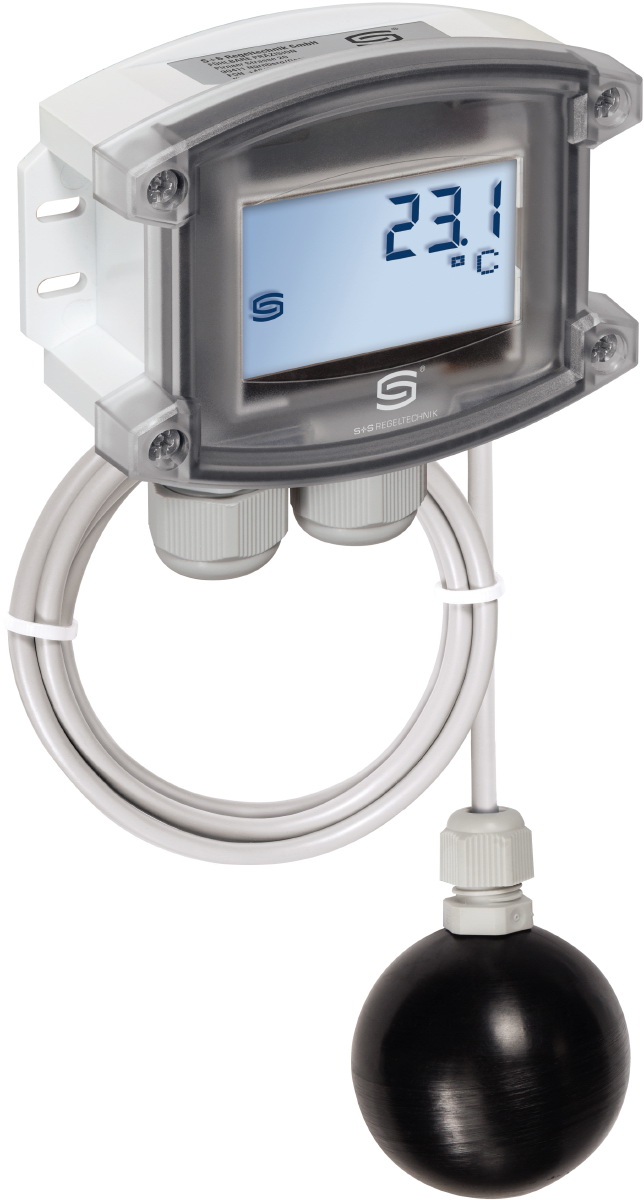

RPTM2-MODBUS-T3 LCD есть 1101-6296-4210-000

Технические характеристики

Напряжение питания: 24 В перем. тока (±20 %) и 15...36 В пост. тока
Потребляемая мощность: < 1,2 Вт / 24 В пост. тока; < 1,8 В-А / 24 В перем. тока
Чувствительный элемент: Pt1000, DIN EN 60751, класс B
Диапазон измерения: -50...+150 °C
Tmin -50 °C, Tmax + 80 °C
Погрешность измерения температуры: обычно ± 0,2 K при +25 °C
Смещение нуля: ±10 °C
Температура окружающей среды: измерительный преобразователь: -30...+70 °C
Среда: чистый воздух и неагрессивные, негорючие газы
Шинный протокол: Modbus (RTU), диапазон адресов 0...247, с возможностью настройки
Фильтрация сигналов: 0,3 c / 1 c / 10 c
Корпус: пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная!
Размеры корпуса: 108 x 78,5 x 43,3 мм (Tyr 3 без дисплея)
108 x 78,5 x 45,8 мм (Tyr 3 с дисплеем)
Подсоединение кабеля: резьбовой кабельный ввод из пластика
(2 шт., M20 x 1,5; с разгрузкой от натяжения, сменный,
внутренний диаметр 8 - 13 мм) или
разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу)
Соединительный кабель: ПВХ, H03VV-F, 2 x 0,5 мм2,
длина кабеля (KL) = ок. 1,5 м (опционально — другие длины)
Шар: пластик, цвет черный, Ø = 50 мм
Эл. подключение: 0,2 - 1,5 мм2, через вставные клеммы
Допустимая относительная влажность воздуха: < 95 %, без конденсата
Класс защиты: III
Степень защиты: IP65

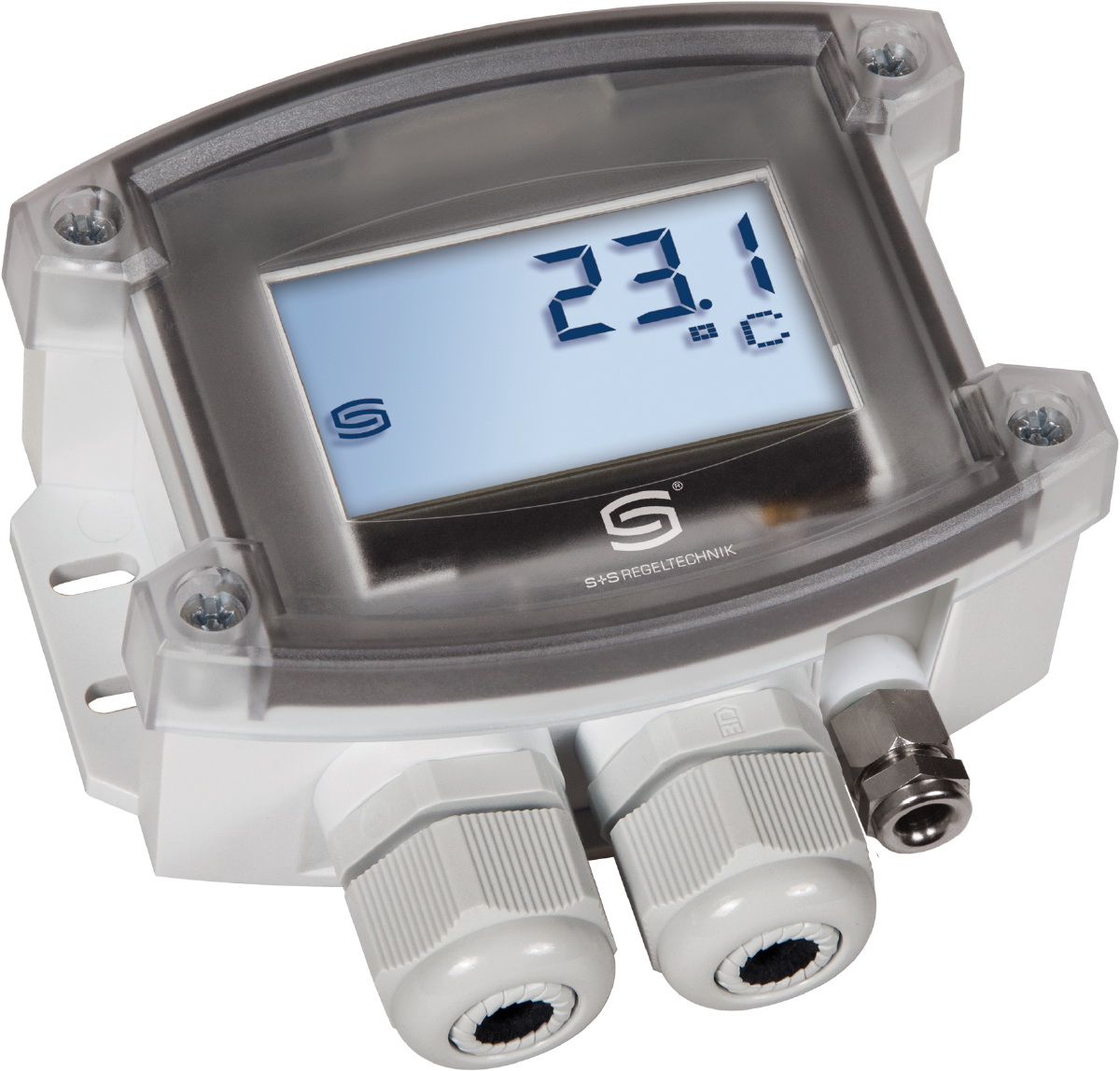

Комплектация: дисплей с подсветкой, трехстрочный, программируемый вырез ок. 51 x 29 мм (Ш x В),
для индикации измеренной температуры, сообщения об ошибке или индивидуально программируемого значения
Самодиагностика: Error 1 при обрыве датчика
Error 2 при коротком замыкании датчика

Принадлежности

Тип Описание Артикул
KA2-Modbus Коммуникационный адаптер (с интерфейсом USB и RS485) для
подключения к системе (вкл. программное обеспечение для быстрого пуска)
1906-1200-0000-100
LA-Modbus Оконечное устройство (с согласующим резистором) в качестве активной оконечной нагрузки шины в сетях RS485 1906-1300-0000-100
