DS-106 - реле давления дифференциальное механическое
Диапазоны: 20...300Pa, 50...500Pa, 100...1000Pa, 500...2000Pa, 1000...5000Pa
Выход: реле, переключающий контакт

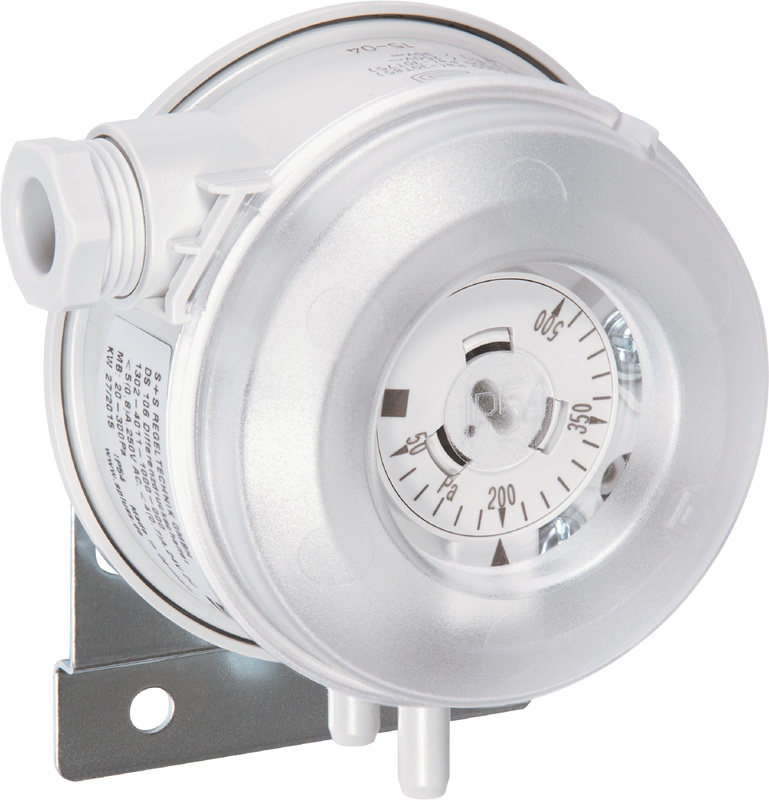

Механическое дифференциальное реле давления / реле контроля давления PREMASREG® DS-106 с металлическим уголком DS1-MW-Z, пригодно для контроля избыточного давления, разности давлений и разрежения в чистом воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха. Может применяться в качестве реле контроля потока, дифференциального реле давления, реле контроля давления для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок или в качестве предельного регулятора. Настройка порога переключения производится по расположенной внутри прецизионной шкале.
Датчики откалиброваны на заводе. Реле давления DS-106 поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты).
Диапазоны давления: 20...300Pa, 50...500Pa, 100...1000Pa, 500...2000Pa, 1000...5000Pa
Выход: реле, переключающий контакт
| Тип | Диапазон измерения давления | Артикул |
|---|---|---|
| DS-106 | 20...300Pa | 1302-4011-0000-000 |
| DS-106A | 50...500Pa | 1302-4012-0000-000 |
| DS-106B | 100...1000Pa | 1302-4013-0000-000 |
| DS-106C | 500...2000Pa | 1302-4014-0000-000 |
| DS-106D | 1000...5000Pa | 1302-4015-0000-000 |
| Коммутационная способность (контактная нагрузка) | 5 (0,8) A; 250 B переменного тока, 4 (0,7) A, 30 B постоянного тока |
|---|---|
| Контакт | однополюсный беспотенциальный переключатель (переключающий контакт), многослойный позолоченный контакт |
| Диапазон давлений | высокая точность настройки благодаря отдельной шкале для каждого реле |
| Температура корпуса | –30...+85°C |
| Зона нечувствительности, прибл. | 0,2 мбар ± 15 % |
| Подвод давления |
P1 (+) для более высокого давления P2 (–) для более низкого давления Ø 6,2 мм (патрубок) |
| Корпус |
нижняя часть: поликарбонат (10 % стекловолокна), цвет – светло-серый (аналогичен RAL 7035), защелкивающейся крышкой: поликарбонат, прозрачная, кабельный зажим PG 11, с разгрузкой от натяжения |
| Мембрана | силикон, ЖСК (жидкий силиконовый каучук, подвергнутый термообработке при +200 °C, не выделяет газы, не содержит и не выделяет веществ, ослабляющих адгезию лакокрасочных покрытий), пороги переключения с высокой долговременной стабильностью благодаря трапециевидной мембране с выпуклостью |
| Допустимая влажность воздуха | < 90 %, без конденсата |
| Крепление | при помощи металлического уголка DS1-MW-Z (содержится в комплекте поставки), опционально – другие формы. Рекомендуемое монтажное положение: вертикально (присоединительными патрубками вниз) – заводская настройка; горизонтально (колпаком вверх/ вниз) |
| Класс защиты | II (согласно EN 60 730) |
| Степень защиты | IP 54 с крышкой (согласно EN 60 529) |
| ПРИНЦИП РАБОТЫ |
контакты 1–2 размыкаются при увеличении давления/разности давлений до заданного значения; контакты 1–3 замыкаются при падении давления/разности давлений и могут быть использованы как сигнальный контакт. |
| Технические данные: | DS-106-DS-205-datasheet.pdf |
| Руководство по эксплуатации: | DS-106-manual.pdf |
| Тип | Описание | Артикул |
|---|---|---|
| WS-04 |
Приспособление для защиты от непогоды и солнечных лучей, 130 x 180 x 135мм, из высококачественной стали V2A (1.4301) |
7100-0040-7000-000 |
| ASD-06 |
Комплект соединительных деталей (содержится в комплекте поставки), состоит из 2 соединительных ниппелей (прямых) из акрилонитрилбутадиенстирола (ABS), двухметрового шланга из мягкого ПВХ и 4 винтов для листового металла |
7100-0060-3000-000 |
| ASD-07 | 2 соединительных ниппеля (угловых, 90°) из пластика ABS | 7100-0060-7000-000 |
| DS-MW-Z | Монтажный уголок из листовой стали, Z-образной формы (DS-106: содержится в комплекте поставки) |
7100-0063-0000-000 |
| DS-MW-L | Монтажный уголок из листовой стали, L-образной формы | 7100-0063-1000-000 |
| DS-MW-U | Монтажный уголок из листовой стали, U-образной формы | 7100-0060-9000-000 |
