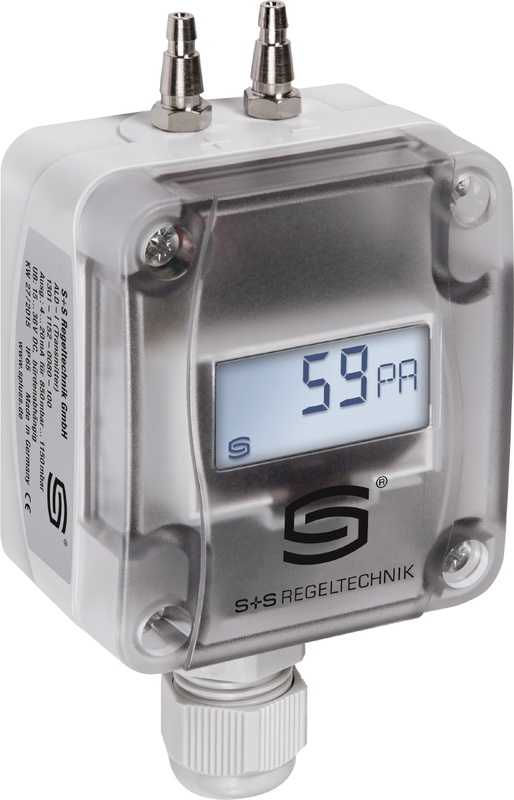

PREMASGARD 111x - преобразователь давления дифференциальный
Диапазоны: -1000...+1000Pa, -5000...+5000Pa, -10000...+10000Pa
Выход: 0-10V или 4...20mA
Калибруемые компактные датчики давления PREMASGARD 111x (серия) имеют восемь переключаемых измерительных диапазонов, опционально оснащены дисплеем (восемь приборов в одном) и служат для измерения избыточного давления, разрежения или разности давлений воздуха. Пьезорезистивный чувствительный элемент с температурной компенсацией гарантирует высокую достоверность и точность. Датчики оснащаются кнопкой ручной коррекции нуля и имеют возможность настройки смещения. Они применяются в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в производстве фильтров, каналах систем вентиляции и кондиционирования воздуха, камерах для окраски распылением, кейтеринговых предприятиях, для контроля работы фильтров и измерения уровня наполнения или для управления частотными преобразователями. Измеряемой средой является чистый воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества. Датчик давления имеет восемь настраиваемых диапазонов измерения, что позволяет свести к минимуму количество типов изделий и площади, потребные для хранения на складе, расширяя при этом область применения. Датчик разности давлений поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, винты).
Диапазоны измеряемого давления: -1000...+1000Pa, -5000...+5000Pa, -10000...+10000Pa
Выход: 0-10V или 4...20mA
Тип | Диапазон измерения давления | Артикул |
---|---|---|
PREMASGARD 1111-U | 0...+100 Па/100...+100 Па 0...+300 Па/300...+300 Па 0...+500 Па/500...+500 Па 0...+1000 Па/1000...+1000 Па |
1301-1111-0010-000 |
PREMASGARD 1115-U | 0...+1000 Па/−1000...+1000 Па 0...+2000 Па/−2000...+2000 Па 0...+3000 Па/−3000...+3000 Па 0...+5000 Па/−5000...+5000 Па |
1301-1111-0050-000 |
PREMASGARD 1116-U | 0...+4000 Па/−4000...+4000 Па 0...+6000 Па/−6000...+6000 Па 0...+8000 Па/−8000...+8000 Па 0...+10000 Па/−10000...+10000 Па |
1301-1111-0060-000 |
PREMASGARD 1111-U LCD | 0...+100 Па/−100...+100 Па 0...+300 Па/−300...+300 Па 0...+500 Па/−500...+500 Па 0...+1000 Па/−1000...+1000 Па |
1301-1111-2010-000 |
PREMASGARD 1115-U LCD | 0...+1000 Па/−1000...+1000 Па 0...+2000 Па/−2000...+2000 Па 0...+3000 Па/−3000...+3000 Па 0...+5000 Па/−5000...+5000 Па |
1301-1111-2050-000 |
PREMASGARD 1116-U LCD | 0...+4000 Па/−4000...+4000 Па 0...+6000 Па/−6000...+6000 Па 0...+8000 Па/−8000...+8000 Па 0...+10000 Па/−10000...+10000 Па |
1301-1111-2060-000 |
PREMASGARD 1111-I | 0...+100 Па/−100...+100 Па 0...+300 Па/−300...+300 Па 0...+500 Па/−500...+500 Па 0...+1000 Па/−1000...+1000 Па |
1301-1112-0010-000 |
PREMASGARD 1115-I | 0...+1000 Па/−1000...+1000 Па 0...+2000 Па/−2000...+2000 Па 0...+3000 Па/−3000...+3000 Па 0...+5000 Па/−5000...+5000 Па |
1301-1112-0050-000 |
PREMASGARD 1116-I | 0...+4000 Па/−4000...+4000 Па 0...+6000 Па/−6000...+6000 Па 0...+8000 Па/−8000...+8000 Па 0...+10000 Па/−10000...+10000 Па |
1301-1112-0060-000 |
PREMASGARD 1111-I LCD | 0...+100 Па/−100...+100 Па 0...+300 Па/−300...+300 Па 0...+500 Па/−500...+500 Па 0...+1000 Па/−1000...+1000 Па |
1301-1112-2010-000 |
PREMASGARD 1115-I LCD | 0...+1000 Па/−1000...+1000 Па 0...+2000 Па/−2000...+2000 Па 0...+3000 Па/−3000...+3000 Па 0...+5000 Па/−5000...+5000 Па |
1301-1112-2050-000 |
PREMASGARD 1116-I LCD | 0...+4000 Па/−4000...+4000 Па 0...+6000 Па/−6000...+6000 Па 0...+8000 Па/−8000...+8000 Па 0...+10000 Па/−10000...+10000 Па |
1301-1112-2060-000 |
Напряжение питания | 24 В перем./ пост. тока (±10 %) |
---|---|
Потребляемая мощность | < 1 Вт при 24 В пост. тока; < 2 В·А при 24 В перем. тока |
Нагрузка | Ra (Ом) = 25 ...450 Ом для варианта I |
Сопротивление нагрузки | RL > 25 кОм для варианта U |
Выход | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) |
Тип подключения | по двух- или трехпроводной схеме |
Функция измерения | разность давлений, объемный расход (выходной сигнал с извлечением квадратного корня) |
Диапазон измерения | переключение между 8 диапазонами |
Температура среды | −20…+50 °C (температурной компенсацией 0...+50 °C) |
Подвод давления | с соединительным штуцером для напорного шланга Ø6 мм |
Тип давления | дифференциальное |
Точность |
Тип 1111 / 1121 / 1121-SD (1000 Па): обычно ± 10 Па Тип 1115 / 1125 / 1125-SD (5000 Па): обычно ± 50 Па Тип 1116 / 1126 (10000 Па): обычно ± 50 Па в сравнении с калиброванным эталонным прибором |
Смещение нулевой точки | ± 5 % диапазона измерения |
Избыточное / недостаточное давление | ± 50 kПа |
Среда | чистый воздух, неагрессивные негорючие газы |
Фильтрация сигналов | переключаемая 1 c/ 10 c |
Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
Корпус |
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) Тип 111x/112x: с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц) Тип 112x-SD: с защелкивающейся крышкой |
Размеры корпуса | 72 x 64 x 37,8 мм (Tyr1 / Tyr01 без дисплея) 72 x 64 x 43,3 мм (Tyr1 / Tyr01 с дисплеем |
Присоединение кабеля | резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 610762101 (опционально по запросу) |
Долговременная | ±1 % в год |
Гистерезис | 0,3 % верхнего предельного значения |
Детали, соприкасающиеся со средой | Латунь, никель, дюропласт, кремний, эпоксид, ВКТ, БСС, УФ сил. гель |
Температурный дрейф | ± 0,1 %/ °C верхнего предельного значения |
Линейность | < ±1 % верхнего предельного значения |
Относительная влажность воздуха | < 95 %, без конденсата |
Класс защиты | III (согласно EN 60 730) |
Степень защиты |
Тип 111x / 112x: IP 67, Тип 112x-SD: IP 54 |
