PREMASGARD 212x - преобразователи давления, дифференциала и объемного расхода

Преобразователи давления, дифференциала и объемного расхода,вкл. комплект соединительных деталей,компактное исполнение, настраиваемый, калибруемый,с переключением между несколькими диапазонами и активным выходом



Диапазоны: -100...+100Pa, -1000...+1000Pa, -5000...+5000Pa

Выход: 0-10V или 4...20mA
PREMASGARD® 212x - преобразователи давления, дифференциала и объемного расхода
PREMASGARD® 212x - преобразователи давления, дифференциала и объемного расхода
PREMASGARD® 212x - преобразователи давления, дифференциала и объемного расхода
PREMASGARD® 212x - преобразователи давления, дифференциала и объемного расхода

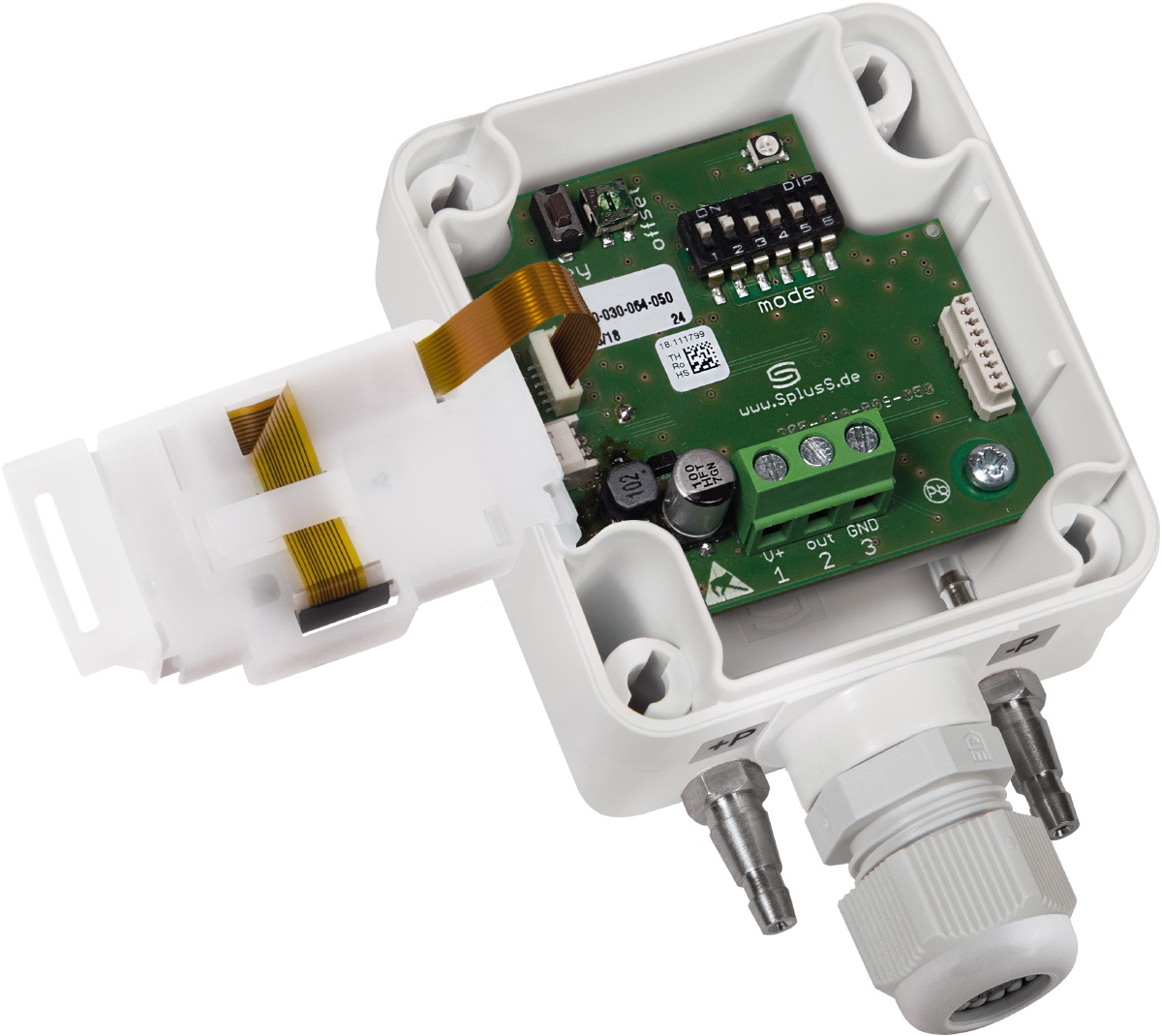

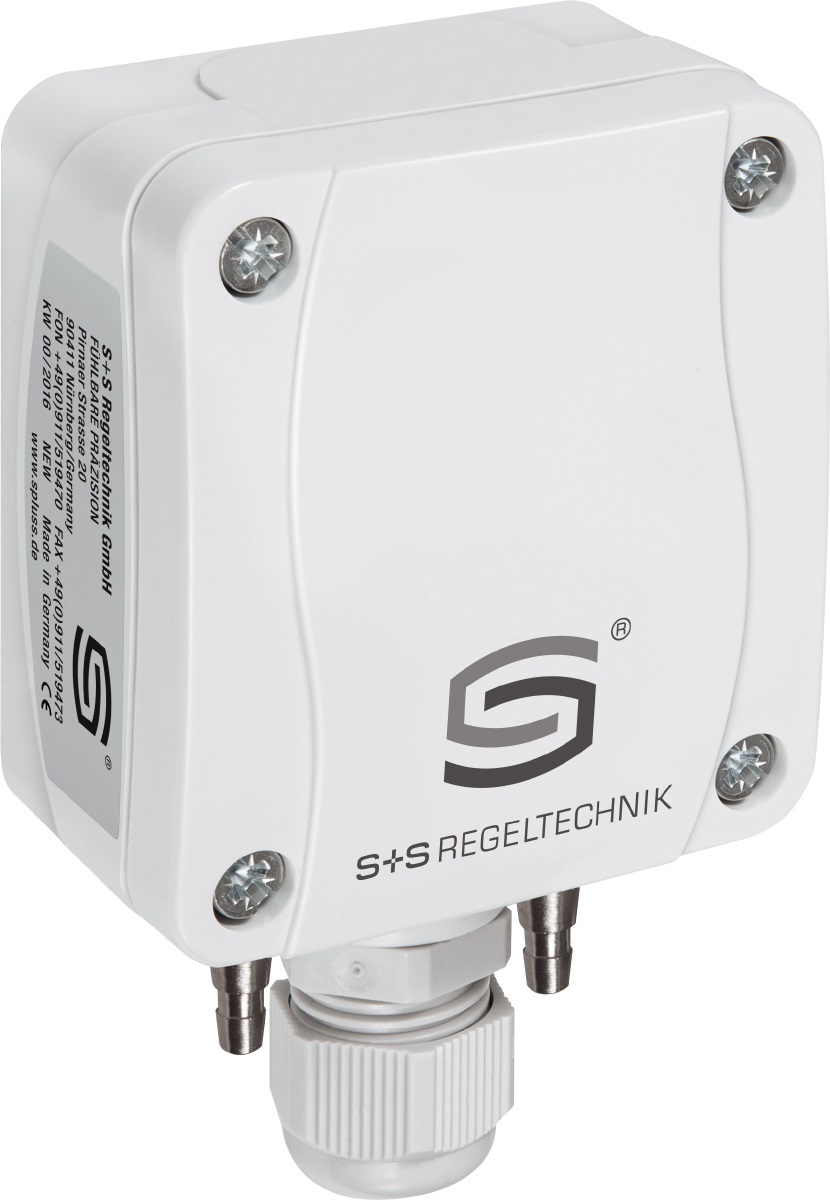

Компактные калибруемые датчики давления серии PREMASGARD 212x имеют 8 переключаемых измерительных диапазонов, 2 переключаемых выходных сигналов (16 устройств в одном) и дисплей (опционально) и служат для измерения избыточного давления, разрежения и разности давлений и объемного расхода в воздухе. Пьезорезистивный измерительный элемент с компенсацией температуры гарантирует высокую достоверность и точность. Датчики давления оснащаются кнопкой ручной коррекции нуля и имеют регулируемое смещение. Они находят применение в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах систем кондиционирования воздуха, камерах для окраски распылением, кухонных помещениях, для контроля фильтрующих устройств и измерения уровня наполнения, для управления частотными преобразователями. Измеряемой средой является чистый воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества. Датчик поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два присоединительных патрубка, винты).

Диапазоны измеряемого давления: -100...+100Pa, -1000...+1000Pa, -5000...+5000Pa
Выход: 0-10V или 4...20mA

Модели

Тип Диапазон измерения давления Артикул
PREMASGARD 2121 0...+100 Па/−100...+100 Па
0...+300 Па/−300...+300 Па
0...+500 Па/−500...+500 Па
0...+1000 Па/−1000...+1000 Па
1301-11A7-0010-000
PREMASGARD 2125 0...+1000 Па/−1000...+1000 Па
0...+2000 Па/−2000...+2000 Па
0...+3000 Па/−3000...+3000 Па
0...+5000 Па/−5000...+5000 Па
1301-11A7-0050-000
PREMASGARD 2120 0...+50 Па/−50...+50 Па
0...+100 Па/−100...+100 Па
1301-11A7-0110-000
PREMASGARD 2121 LCD 0...+100 Па/−100...+100 Па
0...+300 Па/−300...+300 Па
0...+500 Па/−500...+500 Па
0...+1000 Па/−1000...+1000 Па
1301-11A7-2010-000
PREMASGARD 2125 LCD 0...+1000 Па/−1000...+1000 Па
0...+2000 Па/−2000...+2000 Па
0...+3000 Па/−3000...+3000 Па
0...+5000 Па/−5000...+5000 Па
1301-11A7-2050-000
PREMASGARD 2120 LCD 0...+50 Па/−50...+50 Па
0...+100 Па/−100...+100 Па
1301-11A7-2110-000

Технические характеристики

Напряжение питания 24 В перем./ пост. тока (±10 %)
Потребляемая мощность < 1 Вт при 24 В пост. тока; < 2 В·А при 24 В перем. тока
Нагрузка Ra (Ом) = 25 ...450 Ом для варианта I
Сопротивление нагрузки RL > 25 кОм для варианта U
Выход 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя)
Тип подключения по трехпроводной схеме
Функция измерения разность давлений, объемный расход (выходной сигнал с извлечением квадратного корня)
Диапазон измерения переключение между 8 диапазонами
Температура среды −20…+50 °C (температурной компенсацией 0...+50 °C)

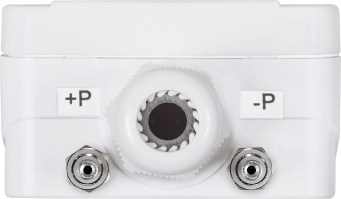

Подвод давления с соединительным штуцером для напорного шланга Ø6 мм
Тип давления дифференциальное
Точность Тип 2110 / 2120 / 2120-SD (100 Па): обычно ± 3 Па при +25 °C
Тип 2111 / 2121 / 2121-SD (1000 Па): обычно ± 10 Па при +25 °C
Тип 2115 / 2125 / 2125-SD (5000 Па): обычно ± 35 Па при +25 °C
в сравнении с калиброванным эталонным прибором
Смещение нулевой точки ± 5 % диапазона измерения
Избыточное / недостаточное давление ± 50 kПа
Среда чистый воздух, неагрессивные негорючие газы
Фильтрация сигналов переключаемая 1 c/ 10 c
Эл. подключение 0,14–1,5 мм², по винтовым зажимам
Корпус пластик, устойчивый к ультрафиолетовому излучению,
полиамид, 30 % усиление стеклянными
шариками, с быстрозаворачиваемыми винтами
(комбинация шлиц/ крестовой шлиц),
цвет – транспортный белый (аналогичен RAL 9016)
Тип 211x/212x: с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц)
Тип 212x-SD: с защелкивающейся крышкой
Размеры корпуса 72 x 64 x 37,8 мм (Tyr1 / Tyr01 без дисплея)
72 x 64 x 43,3 мм (Tyr1 / Tyr01 с дисплеем
Присоединение кабеля резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от
натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 610762101 (опционально по запросу)
Долговременная ±1 % в год
Гистерезис 0,3 % верхнего предельного значения
Детали, соприкасающиеся со средой Латунь, никель, дюропласт, кремний, эпоксид, ВКТ, БСС, УФ сил. гель
Температурный дрейф ± 0,1 %/ °C верхнего предельного значения
Линейность < ±1 % верхнего предельного значения
Относительная влажность воздуха < 95 %, без конденсата
Класс защиты III (согласно EN 60 730)
Степень защиты Тип 211x / 212x: IP 67,
Тип 212x-SD: IP 54

Загрузки


Технические данные: PREMASGARD-211-212-SD-datasheet.pdf
Руководство по эксплуатации: PREMASGARD-211-212-SD-manual.pdf
