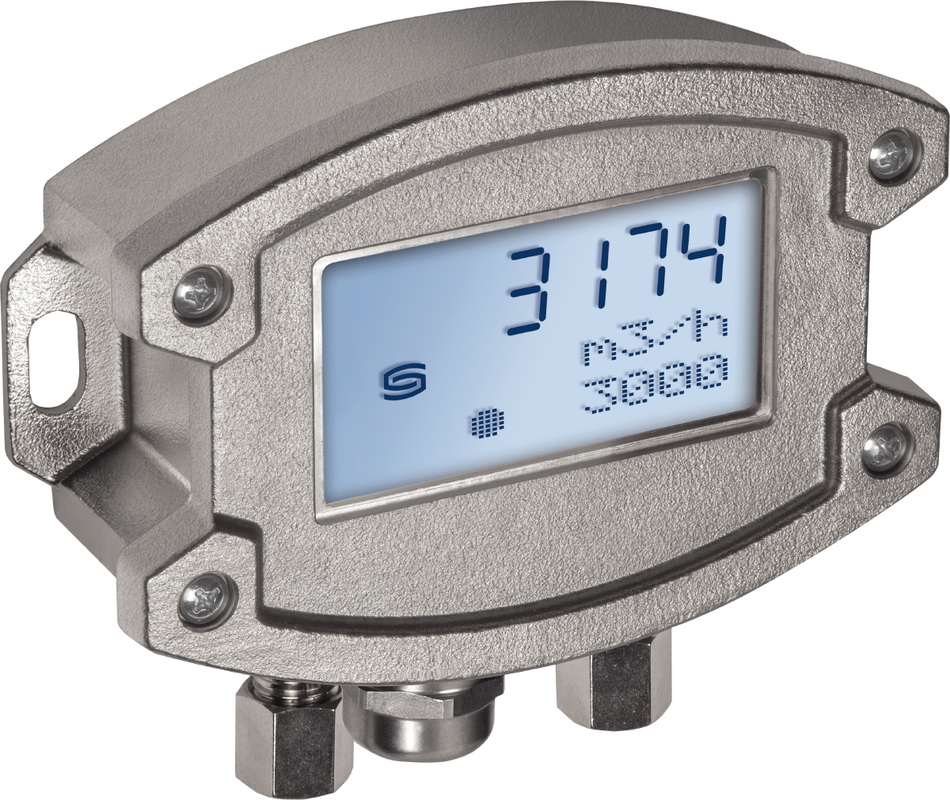

PREMASREG 716x-VA - устройство измерения объемного расхода, промышленный дизайн
Диапазоны давления: 0...1000Pa, 0...5000Pa
Выход: 0-10V, 1x переключатель
Ввод: резьбовой кабельный или с разъемом М12
Корпус: нержавеющая сталь V4A (1.4571)
Описание
Электронный датчик и реле давления PREMASREG® 716x-VA служат для измерения объемного расхода, разности давлений и уровня жидкости, а также контроля работы фильтров на основании измерения давления в чистом воздухе. Эти устройства скорпусом из высококачественной стали V4A, с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101 и подводом давления посредством быстроразъемного штекерного соединения из высококачественной стали (в качестве опции резьбовое трубное соединение) оснащены релейным выходом, аналоговым выходом и дисплеем с фоновой подсветкой для настройки точки переключения и индикации ФАКТИЧЕСКИХ значений.
Пьезорезистивный чувствительный элемент гарантирует высокую достоверность и точность. Датчик давления применяется в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в оборудовании для фильтрации, каналах систем вентиляции и кондиционирования воздуха, камерах для окраски распылением, на кейтеринговых предприятиях, для контроля работы фильтров и измерения уровня наполнения или для управления частотными преобразователями. Измеряемой средой является воздух (без конденсата) или газообразные, негорючие вещества. Он оснащен кнопкой ручной коррекции нуля, а также потенциометром для коррекции верхнего предельного значения. Ввод параметров осуществляется с помощью меню и трех клавиш посредством дисплея.
Диапазоны измерения давления: 0...1000Pa, 0...5000Pa
Выход: 0-10V, 1x переключатель
Ввод: резьбовой кабельный или с разъемом М12
Корпус: нержавеющая сталь V4A (1.4571)
| Тип | Выход | Ввод | Артикул |
|---|---|---|---|
| PREMASREG 7161-U/W_VA LCD | 0–10В, 1 переключающий | резьбовой кабельный | 2004-6192-4200-021 |
| PREMASREG 7165-U/W_VA LCD | 0–10В, 1 переключающий | резьбовой кабельный | 2004-6192-4200-031 |
| PREMASREG 7161-U/W_VA Q LCD | 0–10В, 1 переключающий | с разъемом M12 | 2004-6192-4100-021 |
| PREMASREG 7165-U/W_VA Q LCD | 0–10В, 1 переключающий | с разъемом M12 | 2004-6192-4100-031 |
| Напряжение питания | 24В перем./пост. тока (±10 %) и 15…36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,5 В·А / 24 В пост. тока, < 2,8 В·А/ 24 В перем. тока |
| Сопротивление нагрузки | RL > 5 кОм |
| Функция измерения | объемный расход, разность давлений, контроль работы фильтров, уровень наполнения (настраиваемая) |
| Диапазон измерения | 10...100% (настраиваемые) |
| Подвод давления | в стандартном исполнении посредством быстроразъемного штекерного соединения из нержавеющей стали для напорного шланга из ПВХ Ø6мм (в качестве опции 4/8 мм), опционально посредством резьбового трубного соединения из высококачественной стали V2A (1.4305) для напорных линий Ø6мм |
| Среда | чистый воздух и неагрессивные, негорючие газы |
| Температура среды | –20...+50°C |
| Точность |
Тип 7161 (1000 Па): обычно ± 5 Па Тип 7165 (5000 Па): обычно ± 25 Па в сравнении с калиброванным эталонным прибором |
| Сумма линейности и гистерезиса | < ± 1 % верхнего предельного значения (давление) |
| Температурный дрейф | ± 0,1 %/°C |
| Избыточное / недостаточное давление | макс. ±10 000 Па |
| Гистерезис сигнала | ±1% верхнего предельного значения (давление), 10Па / 50Па |
| Фильтрация сигналов | переключаемая, 1 с/ 10 с и подавление минимальных значений < 1% |
| Выходной сигнал | 0–10В, 1 переключающий (24 В), омическая нагрузка 1А |
| Тип подключения | по трехпроводной схеме |
| Эл. подключение | по трехпроводной схеме, 0,14–1,5 мм², через вставную клемму с винтовым зажимом |
| Присоединение кабеля | резьбовой кабельный ввод из высококачественной стали V2A (1.4305) (M20 x 1,5; с разгрузкой от натяжения, сменный,
внутренний диаметр 6–12 мм) или разъем M12 (штекер, 12-контактный, A-кодирование) согласно DIN EN 61076-2-101 |
| Корпус | из высококачественной стали V4A (1.4571), с недеформируемым резьбовым соединением крышки, ударопрочный, высокая устойчивость к электромагнитным помехам, устойчивый к коррозии, температурным влияниям, ультрафиолетовому излучению и атмосферным воздействиям |
| Размеры | 143 x 97 x 61 мм (Tyr 2E) |
| Относительная влажность воздуха | < 95%, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Комплектация | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина х высота), для индикации объемного расхода, разности давлений, степени загрязнения или уровня наполнения, а также для настройки порога переключения, коэффициента K, границ диапазона измерения и для прочих настроек |
| Коэффициент K | от 1 до 3000 (настраиваемый) |
| Единицы | м³/ с, м³/ мин, м³/ ч, л/ с, л/ мин, л/ ч, %, см (настраиваемые) |
| Максимальное отображаемое значение | 999999 |
| Технические данные: | PREM-716x-VA-datasheet.pdf |
