TM54 - измерительный преобразователь температуры
Чувств. элемент: Pt1000
Выход: 0–10 В или 4 ...20 мA

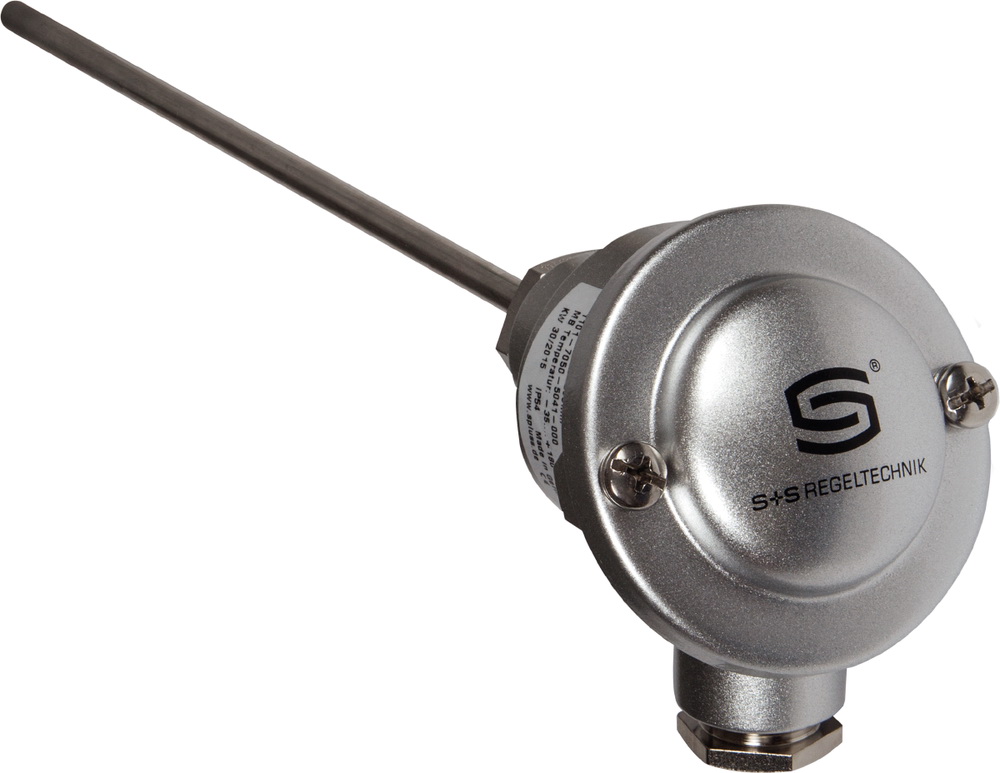

Калибрируемый датчик температуры THERMASGARD TM54 с восемью переключаемыми диапазонами, с присоединительной головкой из алюминия, аналоговым выходом для тяжелых условий применения, с отдельной погружной гильзой из высококачественной стали. Погружной датчик служит для определения температуры жидких или газообразных сред. Используется в трубопроводах, отопительных системах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом. Термодатчики были откалиброваны на заводе. Обслуживающий персонал может выполнить юстировку/точную настройку (можно настроить диапазон и нулевую точку).
Чувств. элемент: Pt1000
Выход: 0–10 В или 4 ...20 мA
Тип | Длина | Выход | Артикул |
---|---|---|---|
TM54-I 50MM | 50 мм | 4...20 мA | 1101-7152-0019-910 |
TM54-I 100MM | 100 мм | 4...20 мA | 1101-7152-0029-910 |
TM54-I 150MM | 150 мм | 4...20 мA | 1101-7152-0039-910 |
TM54-I 200MM | 200 мм | 4...20 мA | 1101-7152-0049-910 |
TM54-I 250MM | 250 мм | 4...20 мA | 1101-7152-0059-910 |
TM54-I 300MM | 300 мм | 4...20 мA | 1101-7152-0069-910 |
TM54-I 350MM | 350 мм | 4...20 мA | 1101-7152-0079-910 |
TM54-I 400MM | 400 мм | 4...20 мA | 1101-7152-0089-910 |
TM54-U 50MM | 50 мм | 0–10 В | 1101-7151-0019-910 |
TM54-U 100MM | 100 мм | 0–10 В | 1101-7151-0029-910 |
TM54-U 150MM | 150 мм | 0–10 В | 1101-7151-0039-910 |
TM54-U 200MM | 200 мм | 0–10 В | 1101-7151-0049-910 |
TM54-U 250MM | 250 мм | 0–10 В | 1101-7151-0059-910 |
TM54-U 300MM | 300 мм | 0–10 В | 1101-7151-0069-910 |
Напряжение питания: | 24 В перем. / пост. тока (±10 %) для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
Нагрузка: | Ra (Ом) = (Ub - 14 В) / 0,02 А для варианта I |
Сопротивление нагрузки: | RL > 5 кОм для варианта U |
Потребляемая мощность: | < 1,0 В-А / 24 В перем. / пост. тока < 0,55 В-А / 24 В пост. тока |
Чувствительный элемент: | Pt1000 (согласно DIN EN 60 751, класс B) (Perfect Sensor Protection) |
Диапазон измерения: | переключение между 8 диапазонами измерения (см. модели), Tmax = +150 °C, с ручной коррекцией нуля (± 10 K) |
Погрешность (температура): | обычно ± 0,2 K при +25 °C |
Выход: | 0-10 В или 4...20 мА |
Тип подключения: | по двух- или трехпроводной схеме |
Электрическое подключение: | 0,2 - 1,5 мм2, при помощи вставной клеммы |
Подсоединение кабеля: | Нажимной винт из металла (M20 x 1,5); опционально с резьбовой кабельный ввод из латуни, никелированный, (M20 x 1,5 ; с разгрузкой от натяжения, сменный, внутренний диаметр 6-12 мм) или разъем M12 согласно DIN EN 61076-2-101 (по запросу) |
Размеры: | см. габаритный чертеж |
Присоединительная головка: | B-образной формы, алюминий, цвет — белый алюминий (аналогичен RAL 9006), температура окружающей среды -30...+70 °C |
Защитная трубка: | высококачественная сталь, V4A (1.4571), Ø = 6 мм установочная длина (EL) = 50-400 мм (см. модели) |
Монтаж / подключение: | посредством погружной гильзы или монтажного фланца (см. принадлежности) |
Допустимая относительная влажность воздуха: | <95%, без конденсата |
Класс защиты: | III (согласно EN 60 730) |
Степень защиты: | IP 54 (согласно EN 60 529) стандартно, IP 65 (согласно EN 60 529) опционально |
Тип | Описание |
---|---|
MF-06-M | Присоединительный фланец из металла (оцинкованной стали), Ø = 32 мм, проходное сечение трубы Ø = 6,3 мм, Tmax = +700°C |
TH-ms / xx | Погружная гильза из никелированной латуни, Ø = 8 мм, Tmax = +150 °C, pmax = 10 бар |
TH-VA / xx | Погружная гильза из высококачественной стали V4A (1.4571), Ø = 8 мм, Tmax = +600 °C, pmax = 40 бар |
Технические данные: | TM54-datasheet.pdf |
Руководство по эксплуатации: | TM54-manual.pdf |
