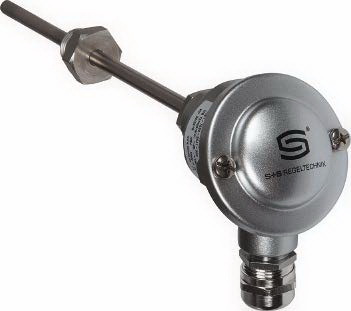

RGTM2 ID - ввинчиваемый измерительный преобразователь температуры / преобразователь температуры дымовых газов с горловиной, индустриальный дизайн
Ввинчиваемый измерительный преобразователь температуры, преобразователь температуры дымовых газов с горловиной, калибруемый, с переключением между несколькими диапазонами и активным выходом, присоединительной головкой из алюминия, IP65
Чувств. элемент: Pt1000
Выход: 4...20 мА
c разъемом M12
Чувств. элемент: Pt1000
Выход: 4...20 мА
c разъемом M12
Описание
Калибруемый измерительный преобразователь температуры дымовых газов / ввинчиваемый преобразователь температуры THERMASGARD RGTM2 ID с восемью переключаемыми диапазонами измерения, с горловиной, упругой сменной измерительной вставкой и прямой защитной трубкой, с аналоговым выходом.
Предназначен для измерения высоких температур газообразных или жидких сред, например, для измерения температуры дымовых газов или отработанного воздуха. Датчики были откалиброваны на заводе. Обслуживающий персонал может выполнить юстировку/точную настройку (можно настроить диапазон и нулевую точку).
Чувств. элемент: Pt1000
Выход: 4...20 мА
c разъемом M12
Тип | Чувств. элемент | Выход | Длина (EL) | Артикул |
---|---|---|---|---|
RGTM 2 - I xx KV | с резьбовым кабельным вводом | |||
RGTM2-I 100/80MM KV | Pt1000 | 4...20 мA | 100 мм | 1101-21D2-0029-81 0 |
RGTM2-I 150/80MM KV | Pt1000 | 4...20 мA | 150 мм | 1101-21D2-0039-81 0 |
RGTM2-I 200/80MM KV | Pt1000 | 4...20 мA | 200 мм | 1101-21D2-0049-81 0 |
RGTM2-I 250/80MM KV | Pt1000 | 4...20 мA | 250 мм | 1101-21D2-0059-81 0 |
RGTM2-I 300/80MM KV | Pt1000 | 4...20 мA | 300 мм | 1101-21D2-0069-81 0 |
RGTM2-I 400/80MM KV | Pt1000 | 4...20 мA | 400 мм | 1101-21D2-0089-81 0 |
RGTM 2 - I xx Q | с разъемом M12 | |||
RGTM2-I 100/80MM Q | Pt1000 | 4...20 мA | 100 мм | 2001-4141-2100-01 1 |
RGTM2-I 150/80MM Q | Pt1000 | 4...20 мA | 150 мм | 2001-4141-2100-021 |
RGTM2-I 200/80MM Q | Pt1000 | 4...20 мA | 200 мм | 2001-4141-2100-031 |
RGTM2-I 250/80MM Q | Pt1000 | 4...20 мA | 250 мм | 2001-4141-2100-041 |
RGTM2-I 300/80MM Q | Pt1000 | 4...20 мA | 300 мм | 2001-4141-2100-051 |
RGTM2-I 400/80MM Q | Pt1000 | 4...20 мA | 400 мм | 2001-4141-2100-061 |
Напряжение питания: | 15...36 В пост. тока, зависит от нагрузки, стабилизированное, остаточная пульсацияь ±0,3 В |
Нагрузка: | макс. 750 Ом /24 В пост. тока |
Потребляемая мощность:- | < 0,55 В-А / 24 В пост. тока |
Чувствительный элемент: | Pt1000 (согласно DIN EN 60751, класс Б] (Perfect Sensor Protection] |
Диапазоны измерения: | переключение между 8 диапазонами измерения (см. модели) (другие диапазоны измерения в качестве опции] с ручной коррекцией нулевой точки (± 10 K) |
Погрешность (температура): | обычно ± 0,2 K при +25 °C |
Выходной сигнал: | 4...20 мА |
Тип подключения: | 2-проводное подключение |
Эл. подключение: | 0,2-1,5 мм2, через вставные клеммы |
Подсоединение кабеля: | резьбовой кабельный ввод из латуни, никелированный (M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 6-12 мм) или разъем M12 (штекер, 5-контактный, A-кодирование) согласно DIN EN 61076-2-101 |
Размеры: | см. габаритный чертеж |
Присоединительная головка: | форма B, алюминий, цвет — белый алюминий (аналогичен RAL 9006), температура окружающей среды: -30...+70 °C |
Защитная трубка: | высококачественная сталь, V4A (1.4571), G ½ дюйма, pmax = 40 бар, Ø=8мм длина трубки горловины (HL) = 80 мм установочная длина (EL) = 100-400 мм (см. модели) |
Монтаж / подключение: | посредством резьбы G ½ |
Допустимая относительная влажность воздуха: | <95%, без конденсата |
Класс защиты: | III (согласно EN 60 730) |
Степень защиты: | IP 65 (согласно 60529) |
Технические данные: | RGTM2-ID-datasheet.pdf |
