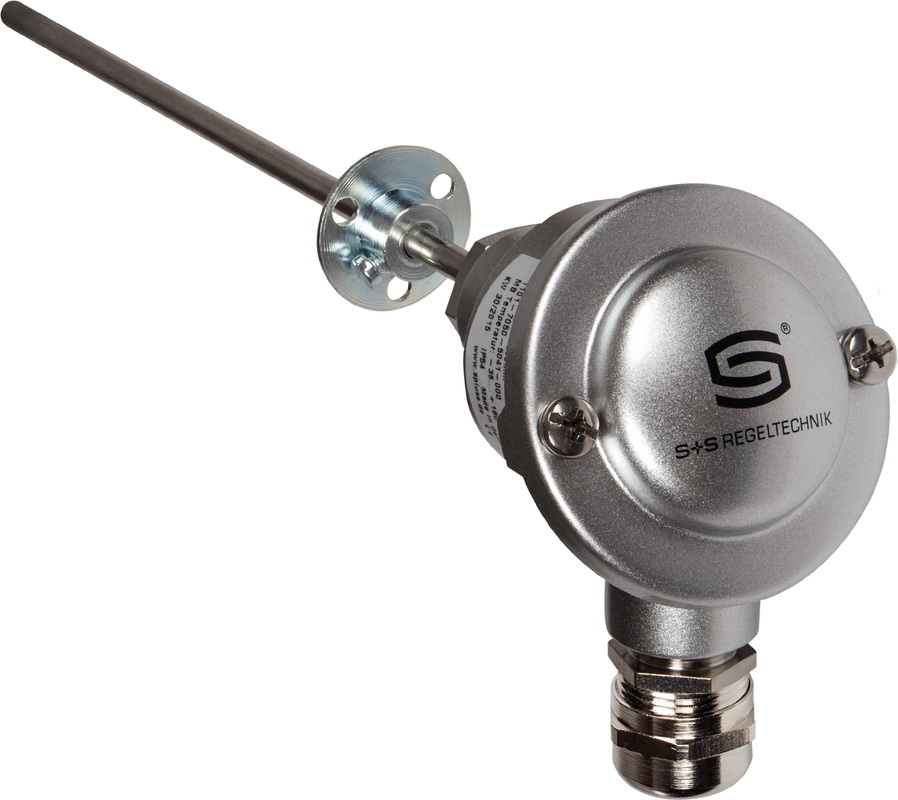

RGTF1 ID - канальный датчик температуры / датчик температуры дымовых газов, промышленный дизайн
Канальный датчик температуры / датчик температуры дымовых газов, включая присоединительный фланец, с пассивным выходом, присоединительной головкой В-образной формы, IP65
Описание
Термометр сопротивления / датчик температуры дымовых газов THERMASGARD RGTF1 с пассивным выходом, на выбор с резьбовым
кабельным вводом или разъемом M12, с присоединительной головкой из алюминия и прямой защитной трубкой,
включая присоединительный фланец.
Канальный датчик предназначен для измерения относительно высоких температур газообразных сред, например, для измерения температуры
отработанного воздуха и дымовых газов.
| Тип | Чувств. элемент | Установочная длина [EL] | Артикул |
|---|---|---|---|
| с резьбовым кабельным вводом | |||
| RGTF1 PT100 200MM KV | Pt100 | 200 мм | 1101-30D0-1041-000 |
| RGTF1 PT100 250MM KV | Pt100 | 250 мм | 1101-30D0-1051-000 |
| RGTF1 PT100 300MM KV | Pt100 | 300 мм | 1101-30D0-1061-000 |
| RGTF1 PT100 500MM KV | Pt100 | 500 мм | 1101-30D0-1101-000 |
| RGTF1 PT1000 200MM KV | Pt1000 | 200 мм | 1101-30D0-5041-000 |
| RGTF1 PT1000 250MM KV | Pt1000 | 250 мм | 1101-30D0-5051-000 |
| RGTF1 PT1000 300MM KV | Pt1000 | 300 мм | 1101-30D0-5061-000 |
| RGTF1 PT1000 500MM KV | Pt1000 | 500 мм | 1101-30D0-5101-000 |
| с разъемом M12 | |||
| RGTF1 PT100 200MM Q | Pt100 | 200 мм | 2Z01-4131-0100-011 |
| RGTF1 PT100 250MM Q | Pt100 | 250 мм | 2Z01-4131-0100-021 |
| RGTF1 PT100 300MM Q | Pt100 | 300 мм | 2Z01-4131-0100-031 |
| RGTF1 PT100 500MM Q | Pt100 | 500 мм | 2Z01-4131-0100-041 |
| RGTF1 PT1000 200MM Q | Pt1000 | 200 мм | 2Z05-4131-0100-011 |
| RGTF1 PT1000 250MM Q | Pt1000 | 250 мм | 2Z05-4131-0100-021 |
| RGTF1 PT1000 300MM Q | Pt1000 | 300 мм | 2Z05-4131-0100-031 |
| RGTF1 PT1000 500MM Q | Pt1000 | 500 мм | 2Z05-4131-0100-041 |
| Диапазон измерения: | -35 ...+600 °C (опционально — расширенный диапазон измерения -100°C...+750°C) |
| Чувствительный элемент / выход: | Pt100/ Pt1000 (Perfect Sensor Protection) |
| Тип подключения: | по двухпроводной схеме (опционально — четырехпроводное подключение) |
| Измерительный ток: | < 0,6 мА (Pt1000) < 1,0 мА (Pt100) |
| Сопротивление изоляции: | > 100 МОм, при +20 °C (500 В постоянного тока) |
| Электрическое подключение: | 0,14-2,5 мм2, по винтовым зажимам, на керамическом цоколе |
| Подсоединение кабеля: | резьбовой кабельный ввод из латуни, никелированный (M20 x 1,5; с разгрузкой от натяжения, сменный,
внутренний диаметр 6–12 мм) или разъем M12 (штекер, 5-контактный, A-кодирование) |
| Присоединительная головка: | B-образной формы, алюминий, цвет — белый алюминий (аналогичен RAL 9006), температура окружающей среды -20...+100 °C |
| Защитная трубка: | высококачественная сталь V4A (1.4571), Ø = 8 мм, установочная длина (EL) = 200-500 мм (см. модели) |
| Монтаж /подключение: | с помощью присоединительного фланца из высококачественной стали V2A (1.4305) (содержится в комплекте поставки) |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | IP65 |
| Технические данные: | RGTF1-ID-datasheet.pdf |
