TF54 - канальный / погружной датчик температуры

Погружной / ввинчиваемый / канальный датчик температуры, с пассивным выходом, присоединительной головкой В-образной формы, IP54
THERMASGARD® TF54 - канальный / погружной датчик температуры

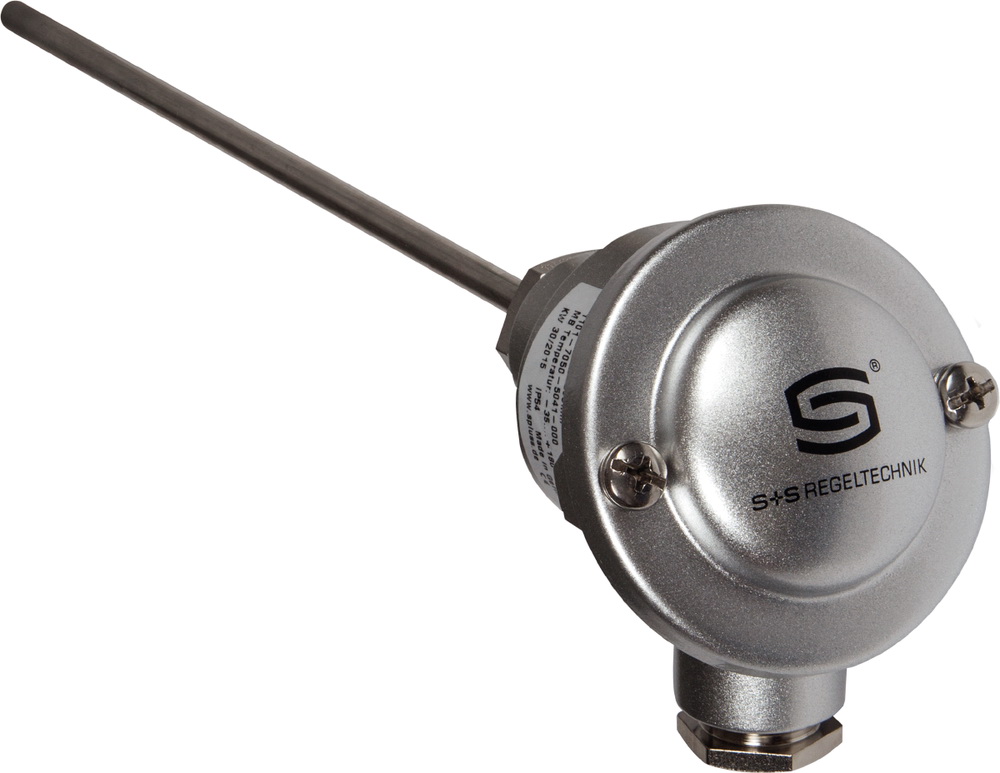

Термометр сопротивления / датчик температуры THERMASGARD TF54 с пассивным выходом, с присоединительной головкой из алюминия и прямой защитной трубкой. Базовый прибор в четырех исполнениях благодаря сочетанию с принадлежностями, например, для тяжелых условий применения с отдельной погружной гильзой из высококачественной стали.
Канальный датчик измеряет температуру жидких или газообразных сред. Используется в трубопроводах, отопительных системах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом.

Модели

Тип Длина Чувств. элемент Артикул
TF54 PT100 50MM 50 мм PT100 1101-7050-1013-000
TF54 PT100 100MM 100 мм PT100 1101-7050-1023-000
TF54 PT100 150MM 150 мм PT100 1101-7050-1033-000
TF54 PT100 200MM 200 мм PT100 1101-7050-1043-000
TF54 PT100 250MM 250 мм PT100 1101-7050-1053-000
TF54 PT100 300MM 300 мм PT100 1101-7050-1063-000
TF54 PT100 400MM 400 мм PT100 1101-7050-1083-000
TF54 PT1000 50MM 50 мм PT1000 1101-7050-5011-000
TF54 PT1000 100MM 100 мм PT1000 1101-7050-5021-000
TF54 PT1000 150MM 150 мм PT1000 1101-7050-5031-000
TF54 PT1000 200MM 200 мм PT1000 1101-7050-5041-000
TF54 PT1000 250MM 250 мм PT1000 1101-7050-5051-000
TF54 PT1000 300MM 300 мм PT1000 1101-7050-5061-000
TF54 PT1000 400MM 400 мм PT1000 1101-7050-5081-000
TF54 NI1000 50MM 50 мм NI1000 1101-7050-9011-000
TF54 NI1000 100MM 100 мм NI1000 1101-7050-9021-000
TF54 NI1000 150MM 150 мм NI1000 1101-7050-9031-000
TF54 NI1000 200MM 200 мм NI1000 1101-7050-9041-000
TF54 NI1000 250MM 250 мм NI1000 1101-7050-9051-000
TF54 NI1000 300MM 300 мм NI1000 1101-7050-9061-000
TF54 NI1000 400MM 400 мм NI1000 1101-7050-9081-000
TF54 NITK 50MM 50 мм NI1000TK5000 1101-7051-0011-000
TF54 NITK 100MM 100 мм NI1000TK5000 1101-7051-0021-000
TF54 NITK 150MM 150 мм NI1000TK5000 1101-7051-0031-000
TF54 NITK 200MM 200 мм NI1000TK5000 1101-7051-0041-000
TF54 NITK 250MM 250 мм NI1000TK5000 1101-7051-0051-000
TF54 NITK 300MM 300 мм NI1000TK5000 1101-7051-0061-000
TF54 NITK 400MM 400 мм NI1000TK5000 1101-7051-0081-000
TF54 NTC1,8K 50MM 50 мм NTC 1,8K 1101-7051-2011-000
TF54 NTC1,8K 100MM 100 мм NTC 1,8K 1101-7051-2021-000
TF54 NTC1,8K 150MM 150 мм NTC 1,8K 1101-7051-2031-000
TF54 NTC1,8K 200MM 200 мм NTC 1,8K 1101-7051-2041-000
TF54 NTC1,8K 250MM 250 мм NTC 1,8K 1101-7051-2051-000
TF54 NTC1,8K 300MM 300 мм NTC 1,8K 1101-7051-2061-000
TF54 NTC1,8K 400MM 400 мм NTC 1,8K 1101-7051-2081-000
TF54 NTC10K 50MM 50 мм NTC 10K 1101-7051-5011-000
TF54 NTC10K 100MM 100 мм NTC 10K 1101-7051-5021-000
TF54 NTC10K 150MM 150 мм NTC 10K 1101-7051-5031-000
TF54 NTC10K 200MM 200 мм NTC 10K 1101-7051-5041-000
TF54 NTC10K 250MM 250 мм NTC 10K 1101-7051-5051-000
TF54 NTC10K 300MM 300 мм NTC 10K 1101-7051-5061-000
TF54 NTC10K 400MM 400 мм NTC 10K 1101-7051-5081-000
TF54 NTC20K 50MM 50 мм NTC 20K 1101-7051-6011-000
TF54 NTC20K 100MM 100 мм NTC 20K 1101-7051-6021-000
TF54 NTC20K 150MM 150 мм NTC 20K 1101-7051-6031-000
TF54 NTC20K 200MM 200 мм NTC 20K 1101-7051-6041-000
TF54 NTC20K 250MM 250 мм NTC 20K 1101-7051-6051-000
TF54 NTC20K 300MM 300 мм NTC 20K 1101-7051-6061-000
TF54 NTC20K 400MM 400 мм NTC 20K 1101-7051-6081-000
TF54 NTC30K 50MM 50 мм NTC 30K 1101-7051-7011-000
TF54 NTC30K 100MM 100 мм NTC 30K 1101-7051-7021-000
TF54 NTC30K 150MM 150 мм NTC 30K 1101-7051-7031-000
TF54 NTC30K 200MM 200 мм NTC 30K 1101-7051-7041-000
TF54 NTC30K 250MM 250 мм NTC 30K 1101-7051-7051-000
TF54 NTC30K 300MM 300 мм NTC 30K 1101-7051-7061-000
TF54 NTC30K 400MM 400 мм NTC 30K 1101-7051-7081-000
TF54 PRECON 50MM 50 мм NTC 10K Precon 1101-7051-9011-000
TF54 PRECON 100MM 100 мм NTC 10K Precon 1101-7051-9021-000
TF54 PRECON 150MM 150 мм NTC 10K Precon 1101-7051-9031-000
TF54 PRECON 200MM 200 мм NTC 10K Precon 1101-7051-9041-000
TF54 PRECON 250MM 250 мм NTC 10K Precon 1101-7051-9051-000
TF54 PRECON 300MM 300 мм NTC 10K Precon 1101-7051-9061-000
TF54 PRECON 400MM 400 мм NTC 10K Precon 1101-7051-9081-000
TF54 KTY81-210 50MM 50 мм KTY81-210 1101-7052-0011-000
TF54 KTY81-210 100MM 100 мм KTY81-210 1101-7052-0021-000
TF54 KTY81-210 150MM 150 мм KTY81-210 1101-7052-0031-000
TF54 KTY81-210 200MM 200 мм KTY81-210 1101-7052-0041-000
TF54 KTY81-210 250MM 250 мм KTY81-210 1101-7052-0051-000
TF54 KTY81-210 300MM 300 мм KTY81-210 1101-7052-0061-000
TF54 KTY81-210 400MM 400 мм KTY81-210 1101-7052-0081-000
TF54 LM235Z 50MM 50 мм LM235Z 1101-7052-1011-000
TF54 LM235Z 100MM 100 мм LM235Z 1101-7052-1021-000
TF54 LM235Z 150MM 150 мм LM235Z 1101-7052-1031-000
TF54 LM235Z 200MM 200 мм LM235Z 1101-7052-1041-000
TF54 LM235Z 250MM 250 мм LM235Z 1101-7052-1051-000
TF54 LM235Z 300MM 300 мм LM235Z 1101-7052-1061-000
TF54 LM235Z 400MM 400 мм LM235Z 1101-7052-1081-000

Технические характеристики

Диапазон измерения: –35...+180 °C (Tmax NTC = +150 °C, Tmax LM235Z = +125 °C)
Чувствительные элементы / выход: см. модели, пассивный (Perfect Sensor Protection)
(опционально также с двумя или другими датчиками)
Тип подключения: по двухпроводной схеме (четырехпроводное подключение для PT100, для других датчиков — опционально)
Измерительный ток: < 0,6 mA (Pt1000)
< 1,0 mA (Pt100)
< 0,3 mA (Ni1000, Ni1000TK5000)
< 2,0 мВт (NTC xx)
400 μA...5 мА (LM235Z)
Сопротивление изоляции: ≥ 100 МОм, при +20 °C (500 В постоянного тока)
Электрическое подключение: 0,14–2,5 мм², по винтовым зажимам, на керамическом цоколе
Подсоединение кабеля: Прижимной винт из металла (M20 x 1,5); опционально резьбовой кабельный ввод из латуни, никелированный (M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 6 - 12 мм) или разъем M12 (по запросу)
Размеры: см. габаритный чертеж
Присоединительная головка: B-образной формы, алюминий, цвет – белый алюминий (аналогичен RAL 9006), температура окружающей среды –20...+100 °C
Защитная трубка: высококачественная сталь, V4A (1.4571), Ø = 6 мм,
установочная длина (EL) = 50–400 мм (см. модели)
Монтаж / подключение: посредством погружной гильзы или присоединительного фланца (принадлежности)
Допустимая относительная влажность воздуха: < 95 %, без конденсата
Класс защиты: III
Степень защиты: IP54 стандартно, IP65 опционально

Принадлежности

MF-06-M Присоединительный фланец из металла (оцинкованной стали),
Ø = 32 мм, проходное сечение трубы Ø = 6,3 мм, Tmax = +700 °C
TH-ms/xx Погружная гильза из никелированной латуни,
Ø = 8 мм, Tmax = +150 °C, Pmax = 10 бар
TH-VA/xx Погружная гильза из высококачественной стали V4A (1.4571),
Ø = 8 мм, Tmax = +600 °C, Pmax = 40 бар
