ETF7 - ввинчиваемый датчик / погружной датчик температуры с горловиной (с одноступенчатым сужением)
Ввинчиваемый / погружной датчик температуры с горловиной (с одноступенчатым сужением), с пассивным выходом, корпус с быстрозаворачиваемыми винтами, IP65
Описание

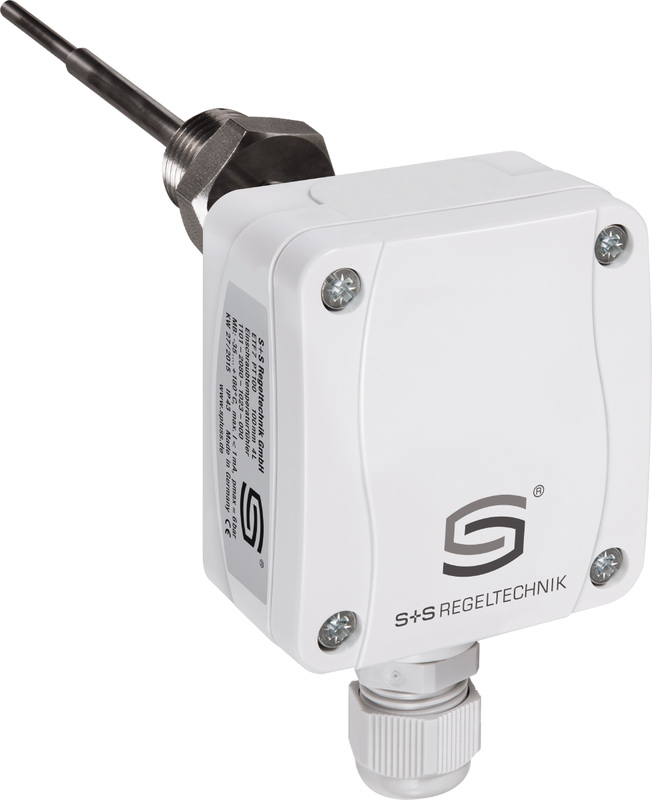

Датчик THERMASGARD ETF7 — быстросрабатывающий ввинчиваемый термометр сопротивления / погружной датчик температуры с пассивным выходом, горловиной и защитной трубкой из высококачественной стали с одноступенчатым сужением, крышкой корпуса с быстрозаворачиваемыми винтами. Очень высокое быстродействие, специально предназначенный для скоротечных температурных процессов и процессов регулирования, например, в гидравлических системах.
| Тип | Длина | Чувств. элемент | Артикул |
|---|---|---|---|
| ETF7 PT100 100MM | 100 мм | PT100 | 1101-2080-1023-000 |
| ETF7 PT100 150MM | 150 мм | PT100 | 1101-2080-1033-000 |
| ETF7 PT100 250MM | 250 мм | PT100 | 1101-2080-1053-000 |
| ETF7 PT1000 100MM | 100 мм | PT1000 | 1101-2080-5021-000 |
| ETF7 PT1000 150MM | 150 мм | PT1000 | 1101-2080-5031-000 |
| ETF7 PT1000 250MM | 250 мм | PT1000 | 1101-2080-5051-000 |
| ETF7 NITK 100MM | 100 мм | NI1000TK | 1101-2081-0021-000 |
| ETF7 NITK 150MM | 150 мм | NI1000TK | 1101-2081-0031-000 |
| ETF7 NITK 250MM | 250 мм | NI1000TK | 1101-2081-0051-000 |
| ETF7 NI1000 100MM | 100 мм | NI1000 | 1101-2084-2021-000 |
| ETF7 NI1000 150MM | 150 мм | NI1000 | 1101-2084-2031-000 |
| ETF7 NI1000 250MM | 250 мм | NI1000 | 1101-2084-2051-000 |
| Диапазон измерения: | -35 ...+150 °C |
| Чувствительные элементы / выход: | см. модели, пассивный (Perfect Sensor Protection) |
| Быстродействие: | t0,5 = 2,8 c t0,9 = 10 c (при скорости потока воды 2 м/с) |
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение для PT100, для других датчиков — опционально) |
| Измерительный ток: | < 0,6 мА (Pt1000) < 1,0 мА (Pt100) < 0,3 мА (Ni1000, Ni1000 TK5000) |
| Сопротивление изоляции: | > 100 МОм, при +20 °C (500 В постоянного тока) |
| Электрическое подключение: | 0,14-2,5 мм2, по винтовым зажимам, на керамическом цоколе |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет - транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1) |
| Защитная трубка: | высококачественная сталь V4A (1.4571), G ½ дюйма, SW 27, pmax = 6 бар, Ø = 6 мм, одноступенчатое сужение до Ø = 4 мм (см. габаритный чертеж), длина трубки горловины (HL) = 25 мм, установочная длина (EL) = 100–250 мм (см. модели) |
| Монтаж /подключение: | с помощью винтовой резьбы G ½ " |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III (согласно EN 60 730) |
| Степень защиты: | IP65 (согласно EN 60529) корпус |
| Технические данные: | ETF7-datasheet.pdf |
| Руководство по эксплуатации: | ETF7-manual.pdf |
