ALTF2 - накладной датчик температу­ры / накладной датчик для труб

Накладной датчик температуры / накладной датчик для труб, вкл. хомут, с пассивным выходом, с быстрозаворачиваемыми винтами, IP65


* датчик VSN-3 является аналогом датчика ALTF2 NTC10K

* датчик VSN является аналогом датчика ALTF2 NI1000TK5000

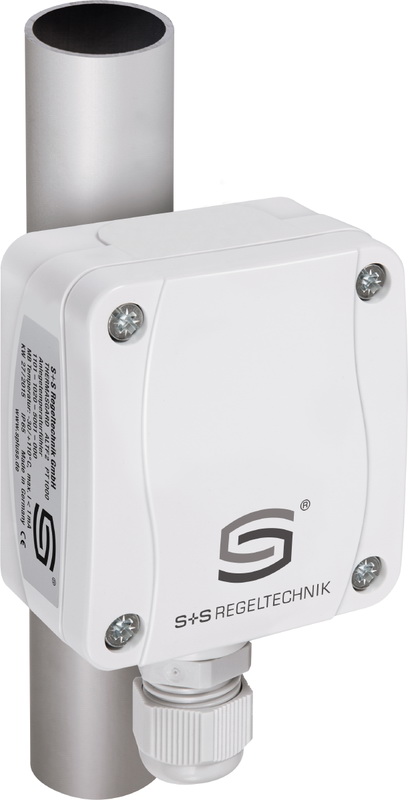

THERMASGARD® ALTF2 - накладной датчик температу­ры / накладной датчик для труб

Датчик THERMASGARD ALTF2 является накладным термометром сопротивления для труб с пассивным выходом, стяжной лентой и клеммным коробчатым корпусом из пластика с высокой ударной вязкостью и крышкой корпуса с быстрозаворачиваемыми винтами.
Накладные датчики ALTF2 являются электрическими контактными термометрами, служащими для измерения температуры поверхности твердых тел и имеющими одну или несколько т.н. контактных или присоединительных поверхностей, которые соприкасаются с измеряемой поверхностью. Накладной датчик температуры определяет температуру среды (например, воды), протекающей в трубе, посредством измерения температуры поверхности трубы. Предназначен для измерения температуры на поверхности трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.

* датчик VSN-3 является аналогом датчика ALTF2 NTC10K
* датчик VSN является аналогом датчика ALTF2 NI1000TK5000

Модели

Тип Чувств. элемент Артикул
ALTF2 PT100 PT100 1101-1020-1003-000
ALTF2 PT1000 PT1000 1101-1020-5001-000
ALTF2 PT1000A PT1000A 1101-1020-6003-000
ALTF2 NI1000 NI1000 1101-1020-9001-000
ALTF2 NITK NI1000TK5000 1101-1021-0001-000
ALTF2 NTC1,8K NTC 1,8K 1101-1021-2001-000
ALTF2 NTC10K NTC 10K 1101-1021-5001-000
ALTF2 NTC20K NTC 20K 1101-1021-6001-000
ALTF2 LM235Z LM235Z 1101-1022-1001-000

Технические характеристики

Диапазон измерения: −30 ...+110 °C
Чувствительные элементы / выход: см. модели, пассивный (Perfect Sensor Protection)
(опционально также с двумя чувствительными элементами)
Тип подключения: по двухпроводной схеме
(четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально)
Измерительный ток: < 0,6 мА (Pt1000)
< 1,0 мА (Pt100)
< 0,3 мА (Ni1000, Ni1000 TK5000)
< 2,0 мВт (NTC xx)
400 μA...5 мА (LM235Z)
Монтаж ⁄ подключение: бесконечная стяжная лента (хомут) с замком из металла (содержится в комплекте поставки)
Размеры стяжной ленты: Ø = 13–92 мм (¼–3 дюйма); 300 мм
Корпус: пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016)
ALTF02 с защелкивающейся крышкой
ALTF2 с быстрозаворачиваемыми винтами
Размеры корпуса: 72 x 64 x 37,8 мм (Tyr 1 ⁄ Tyr 01)
Электрическое подключение: 0,14-1,5 мм2, по винтовым зажимам
Подсоединение кабеля: резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или
разъем M12 (опционально по запросу)
Сопротивление изоляции: ≥ 100 МОм, при +20 °C (500 В постоянного тока)
Допустимая относительная влажность воздуха: < 95 %, без конденсата
Класс защиты: III
Степень защиты: ALTF02: IP54
ALTF2: IP65

Принадлежности

Тип Описание Артикул
WLP-1 Теплопроводящая паста, без силикона (не содержится в комплекте поставки) 7100-0060-1000-000

Загрузки


Технические данные: ALTF2-ALTF02-datasheet.pdf
Руководство по эксплуатации: ALTF2-ALTF02-manual.pdf
