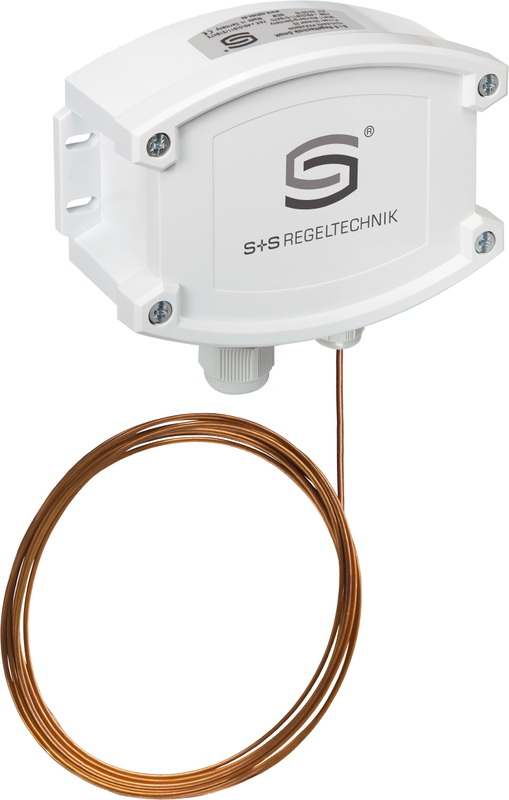

FST-xxD - термостат защиты от замерзания
Диапазон температур: -10...+15°C
Температурная зона нечувств. (фиксир.), прибл.: 2K (±1K)
Модели: FST-1D, FST-3D, FST-5D, FST-7D, FST-8D
Механический термостат защиты от замерзания / реле контроля замерзания THERMASREG® FST с релейным выходом, активным по всей длине гибким щупом, с автоматическим переключением в исходное положение или механической блокировкой — с ручным сбросом, поставляется с капиллярами длиной 0,6 м, 1,8 м, 3 м, 6 м, 12 м. Пригоден для контроля температуры (на стороне воздуха или воды) теплообменных аппаратов, систем циркуляции воды и отопительных батарей в целях защиты от замерзания и для предотвращения ущерба от переохлаждения (например, в каналах систем вентиляции и кондиционирования воздуха). Все приборы являются самозащищенными, с функцией распознавания выхода из строя датчика. При повреждении капиллярно-мембранной системы происходит автоматическое переключение в режим нагрева. Термостат FST-3 может также применяться для контроля жидкостей, возможна установка трубки датчика в погружную гильзу. В комплект поставки включены монтажные скобы MK-05-K.
Диапазон температур: -10...+15°C
Температурная зона нечувств. (фиксир.), прибл.: 2K (±1K)
| Тип | Длина капилляра | Артикул |
|---|---|---|
| FST-1D | 6 м | 1102-1021-0102-000 |
| FST-5D | 3 м | 1102-1022-0102-000 |
| FST-3D | 1,8 м | 1102-1023-0102-000 |
| FST-8D | 0,6 м | 1102-1024-0102-000 |
| FST-7D | 12 м | 1102-1025-0102-000 |
| Разность между температурами включения и выключения | 2 ±1 K (3,6 ±1,8°F) |
|---|---|
| Коммутируемая мощность | 10 (2) A, 250 В переменного тока; благодаря использованию позолоченных контактов — также коммутация сигнальных напряжений < 24 В |
| Контакт | защищенный от пыли микропереключатель в качестве однополюсного, беспотенциального переключателя (переключающий) |
| Воспроизводимость | ± 0,5K (±0,9°F) |
| Диапазон настройки | −10°C ... +15°C/ +14°F ... +59°F, предустановлен на = +5°C (+41°F) |
| Температура окружающей среды |
максимальная рабочая температура: +70 °C (+158 °F) минимальная рабочая температура: w + мин. +2 °C (мин. +3,6 °F) хранение/ транспортировка: −30...+70 °C (−22...+158 °F) капилляр: макс. +150 °C (+302 °F) |
| Допустимая среда | воздух |
| Монтаж ⁄подключение | при помощи монтажных скоб MK-05-K, (содержатся в комплекте поставки) |
| Длина активного участка датчика | прибл. 40 см |
| Монтажное положение | произвольное |
| Эл. подключение | 0,14–2,5 мм² |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 126 x 90 x 50 мм (Tyr 2) |
| Присоединение кабеля | M16 x 1,5; с разгрузкой от натяжения |
| Длина капиллярной трубки | зависит от модели |
| Сброс | автоматически |
| Материалы | листовые детали: оцинкованная сталь капиллярная трубка: медь ввод для капиллярной трубки: R 507 коммутационные контакты: серебро/ никель (90 %/ 10 %) позолота (3 мкм) |
| Класс защиты | I (согласно EN 60 730-1) |
| Степень защиты | IP65 (согласно EN 60 529) |
| ПРИНЦИП РАБОТЫ |
Контакт C–2: опасность замерзания/ обрыв датчика Контакт C–3: нормальный режим |
| Тип | Описание | Артикул |
|---|---|---|
| KRD-04 | Ввод для капиллярной трубки для FST и MWTF/MWTM для установки в каналы/стальные стенки | 7100-0030-7000-000 |
| MK-05-K | Монтажные скобы из пластика | 7100-0034-1000-000 |
| TH-MS-01 | Погружные гильзы, Латунь | 7100-0011-5402-000 |
| TH-VA-02 | Погружные гильзы, Высококачественная сталь | 7100-0012-5402-000 |
| Технические данные: | FST-D-datasheet.pdf |
| Руководство по эксплуатации: | FST-D-manual.pdf |
